Необходимые приспособления:
|
|
Необходимые подготовительные операции:
|
Заблокировать коленчатый вал приспособлением 11 6 480 в положении поршня первого цилиндра в ВМТ конца такта сжатия.
Внимание!
Не допускать проворачивания коленвала двигателя в обратную сторону.
Снять защитный колпачок на крышке ГРМ.

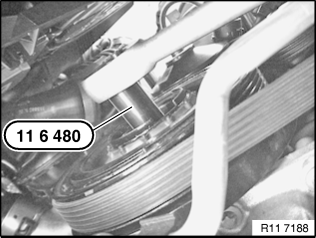

Провернуть двигатель с помощью приспособления 11 6 480 за центральный болт.
Заблокировать коленчатый вал в положении поршня 1-го цилиндра в ВМТ конца такта сжатия.
Внимание!
Не допускать проворачивания двигателя в обратную сторону.
Перед вводом двигателя в эксплуатацию нужно удалить специальное приспособление 11 6 480.

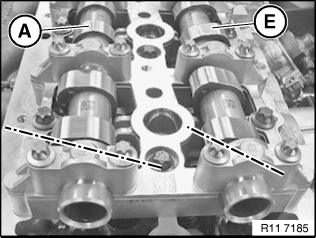

Кулачки распредвала (E) впускных клапанов 1-го цилиндра должны быть обращены под углом вверх.
Кулачки распредвала (A) выпускных клапанов 1-го цилиндра должны быть обращены под углом влево наружу.

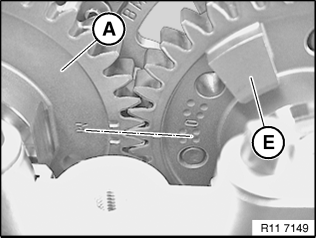

Маркировка на звездочке распредвала (A) выпускных клапанов должна совпадать с маркировкой на звездочке распредвала (A) выпускных клапанов.
Указание:
См. рисунок.

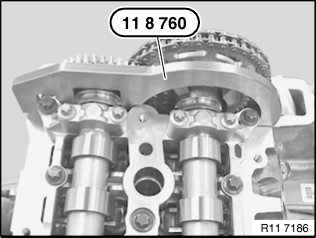

Установить приспособление 11 8 760 на распредвал выпускных клапанов.
Указание:
Специальное приспособление 11 8 760 должно без зазора прилегать к головке блока цилиндров.
При необходимости отрегулировать фазы газораспределения.
|
Собрать двигатель. Внимание! Перед вводом двигателя в эксплуатацию нужно удалить специальное приспособление 11 5 320. |
