Снятие и установка / замена промежуточных рычагов B42, B48

	Необходимые приспособления: 2 359 088 11 6 480 11 4 480 2 359 089
	Внимание! Опасность повреждения при неправильном использовании! Предостережение! Опасность травмирования при неквалифицированном применении.
	Необходимые подготовительные операции: Снять переднее поперечное соединение Снятие впускнго коллектора Снятие крышки головки блока цилиндров Снять кожух правой передней колесной ниши.



Указание:

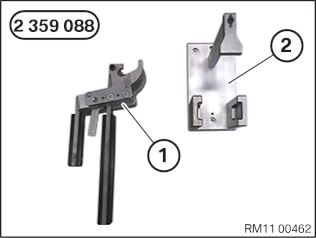

Приспособление 2 359 088 состоит из двух частей:

1. Зажимной рычаг для торсионных пружин
2. Гнездо (для облегчения монтажа) для зажимного рычага

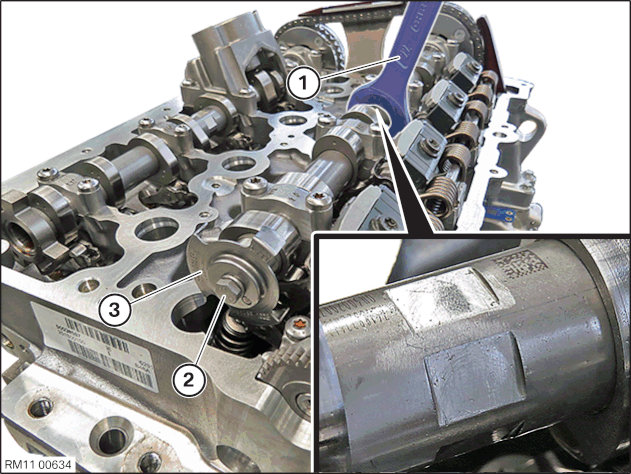

Зафиксировать впускной распределительный вал с помощью рожкового ключа (1).
Вывернуть болт (2).
Снять зубчатый диск импульсного датчика (3).

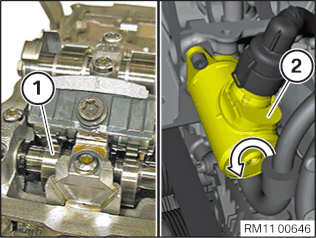

Медленно переместить эксцентриковый вал (1) через сервопривод (2) с помощью 4-мм шестигранного ключа в положение минимального хода.


Указание:

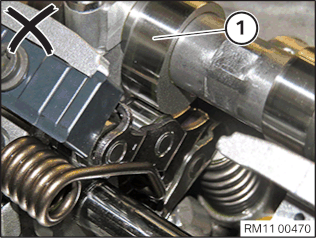

Кулачок (1) впускного распределительного вала при снятии торсионной пружины не должен попасть на промежуточный рычаг.
При необходимости провернуть двигатель с помощью специального приспособления11 6 480.

Внимание!
Не допускать проворачивания двигателя в обратную сторону!

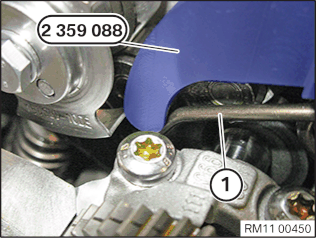

Установить приспособление 2 359 088 на торсионной пружине (1).

Внимание!
Специальное приспособление должно ровно располагаться на головке цилиндра!


Внимание!
Опасность повреждения!

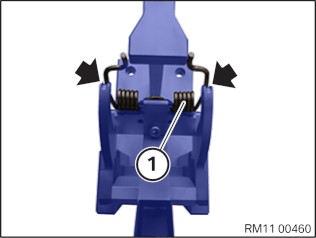

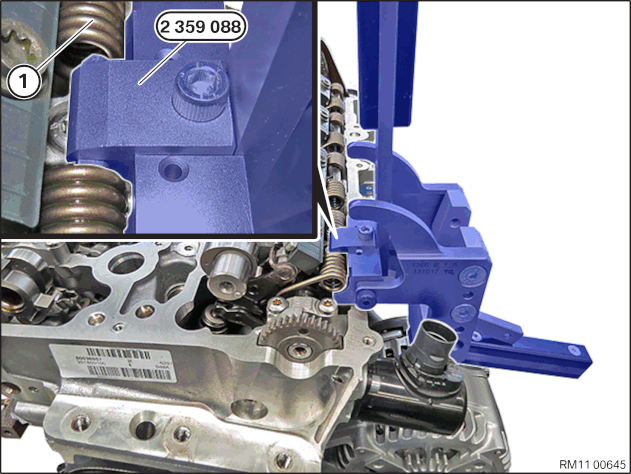

Обе торсионные пружины (1) слева и справа должны располагаться на боковых направляющих приспособления 2 359 088.


Предостережение!
Опасность травмирования при неквалифицированном применении.

Внимание!
Неправильное обращение. Опасность повреждения!

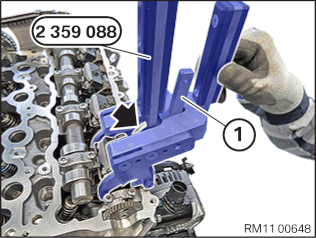

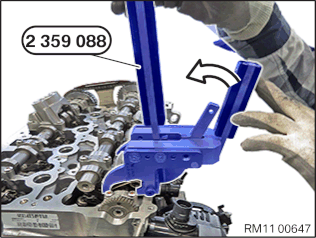

Зажать торсионную пружину с помощью рычага (1) на приспособлении 2 359 088 в направлении стрелки.


Заблокировать приспособление 2 359 088 с помощью фиксирующего крюка на рычаге (1).


Осторожно приподнять приспособление 2 359 088.

Снять приспособление 2 359 088 с торсионной пружиной (1) с головки цилиндра (2).


Предостережение!
Опасность травмирования при неквалифицированном применении.
Зажимной рычаг (1) напряжен.

Внимание!
Неправильное обращение. Опасность повреждения!

Зафиксировать крепление (2) зажимного рычага в тисках.

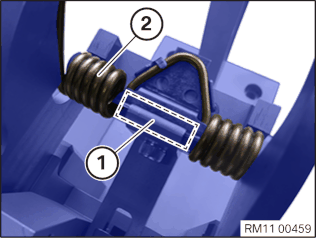

Расположить зажимной рычаг (1) с торсионной пружиной в креплении (2).
Осторожно расфиксировать зажимной рычаг (1) и медленно открыть.
Снять торсионную пружину.
Сложить все торсионные пружины в нужном порядке в приспособлении11 4 480.

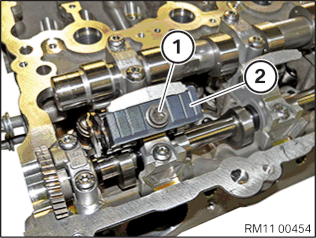

Открутить болт (1) кулисы (2).
Сложить все кулисы (2) в приспособление 11 4 480 по порядку.

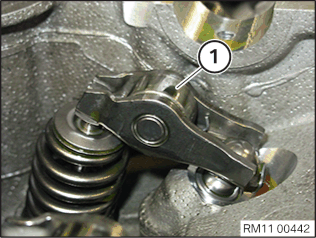

Снять все промежуточные рычаги (1).
Сложить все промежуточные рычаги (1) в приспособление 11 4 480 по порядку.



Установка




Внимание!

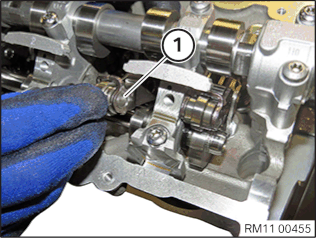

Перед установкой промежуточных рычагов необходимо убедиться, что поводки (1) расположены правильно.
Опасность повреждения!


Указание:

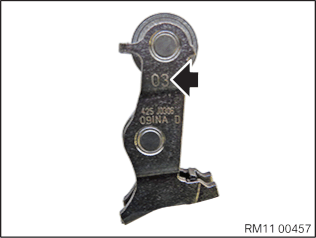

Все промежуточные рычаги классифицированы.
На бывшем в эксплуатации двигателе все промежуточные рычаги должны быть снова установлены на свои места.
Промежуточные рычаги имеют классификацию от 1 до 5.
В каждом двигателе можно использовать только одну классификацию.


Установить все промежуточные рычаги (1).


Указание:

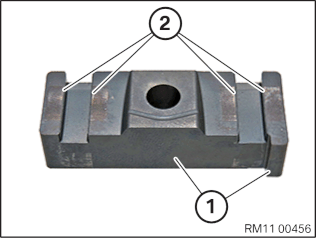

Все плоскости (1) сопряжения кулис должны быть чистыми и обезжиренными. При необходимости очистить плоскости (1) сопряжения.


Надеть чистую кулису (2).
Болт (1) затянуть от руки.
Убедиться, что промежуточные рычаги устанавливаются в правильном положении.

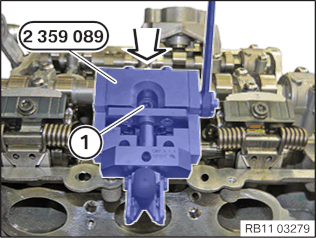

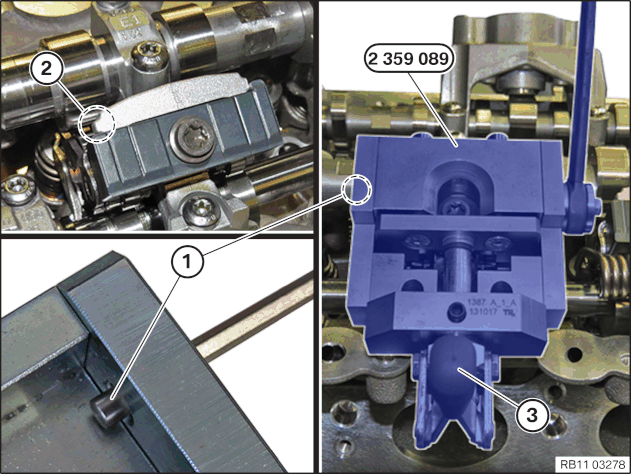

Позиционировать специальное приспособление 2 359 089 на головке блока цилиндров.
Натянуть кулису при помощи рычага (3).
Установить винт (1) в области (2) к установке.
Следить за тем, чтобы при этом не поворачивалось специальное приспособление 2 359 089.

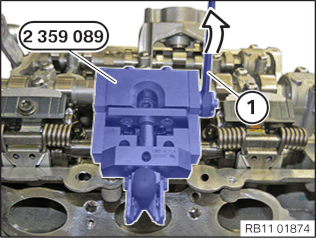

Закрепить кулису рычагом (1) в направлении, указанном стрелкой.


Внимание!
Специальное приспособление 2 359 089 должно ровно прилегать к головке блока цилиндров.

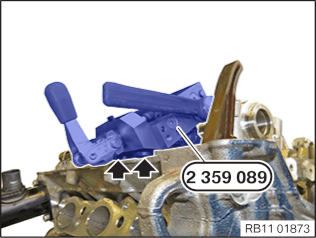

Прижать специальное приспособление 2 359 089 к головке блока цилиндров.
Одновременно затянуть винт (1).

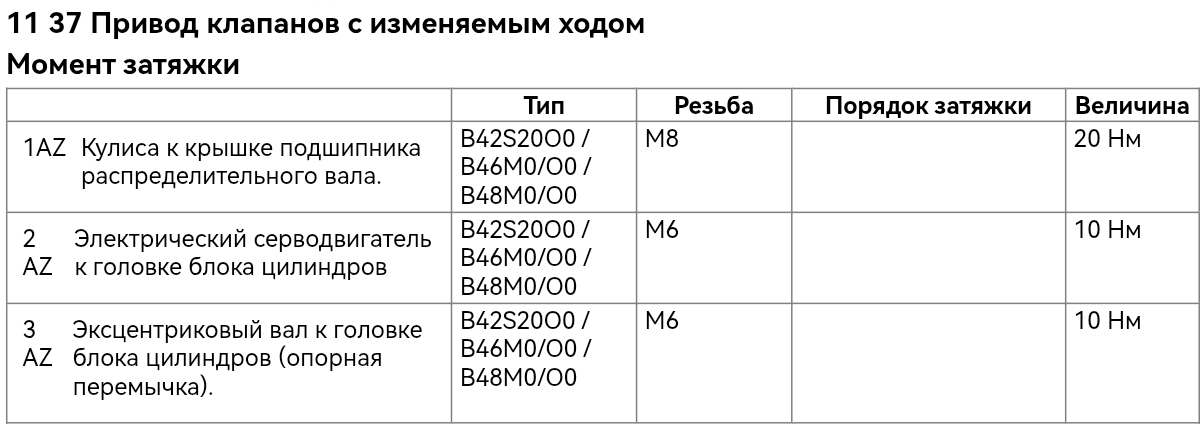

Момент затяжки 11 37 1AZ.


Указание:
Приспособление 2 359 088 состоит из двух частей:

1. Зажимной рычаг для торсионных пружин
2. Гнездо (для облегчения монтажа) для зажимного рычага

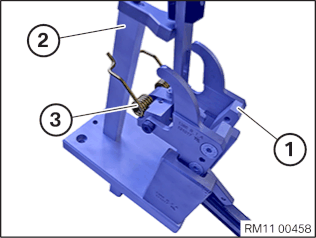

Зажать приспособление (2) в тисках.
Вставить торсионную пружину (3) в зажимной рычаг (1).


Внимание!
Опасность травмирования!
Следить за правильным положением торсионной пружины (3) в зажимном рычаге (1).


Внимание!
Опасность повреждения!

Обе торсионные пружины (1) слева и справа должны располагаться на боковых направляющих приспособления 2 359 088.
Следить за правильным фиксированием зажимного рычага.

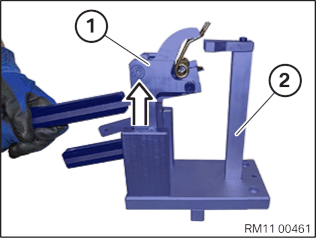

Извлечь зажимной рычаг (1) с торсионной пружиной в вертикальном направлении из крепления (2).

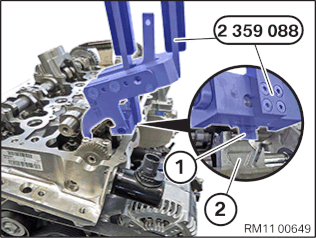

Вставить приспособление 2 359 088 с торсионной пружиной (1) в головку цилиндра (2).

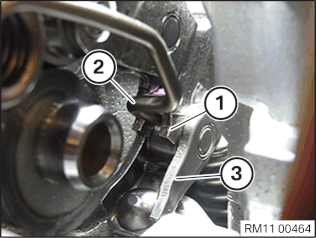

Вставить торсионную пружину (2) в промежуточный рычаг (1).
Убедиться, что все поводки (3) устанавливаются в правильном положении.


Специальное приспособление 2 359 088 должно ровно прилегать к головке блока цилиндров.
Предостережение!
Опасность травмирования при неквалифицированном применении.

Внимание!
Неправильное обращение. Опасность повреждения!

Осторожно расфиксировать зажимной рычаг (1).
Убедиться, что торсионная пружина на промежуточном рычаге устанавливается в правильном положении.

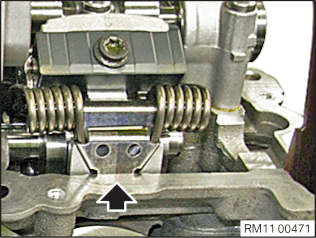

Следить за правильным положением торсионной пружины в выемке головки блока цилиндра.


Зафиксировать впускной распределительный вал с помощью рожкового ключа (1).
Расположить зубчатый диск импульсного датчика (3).
Затянуть болт (2).

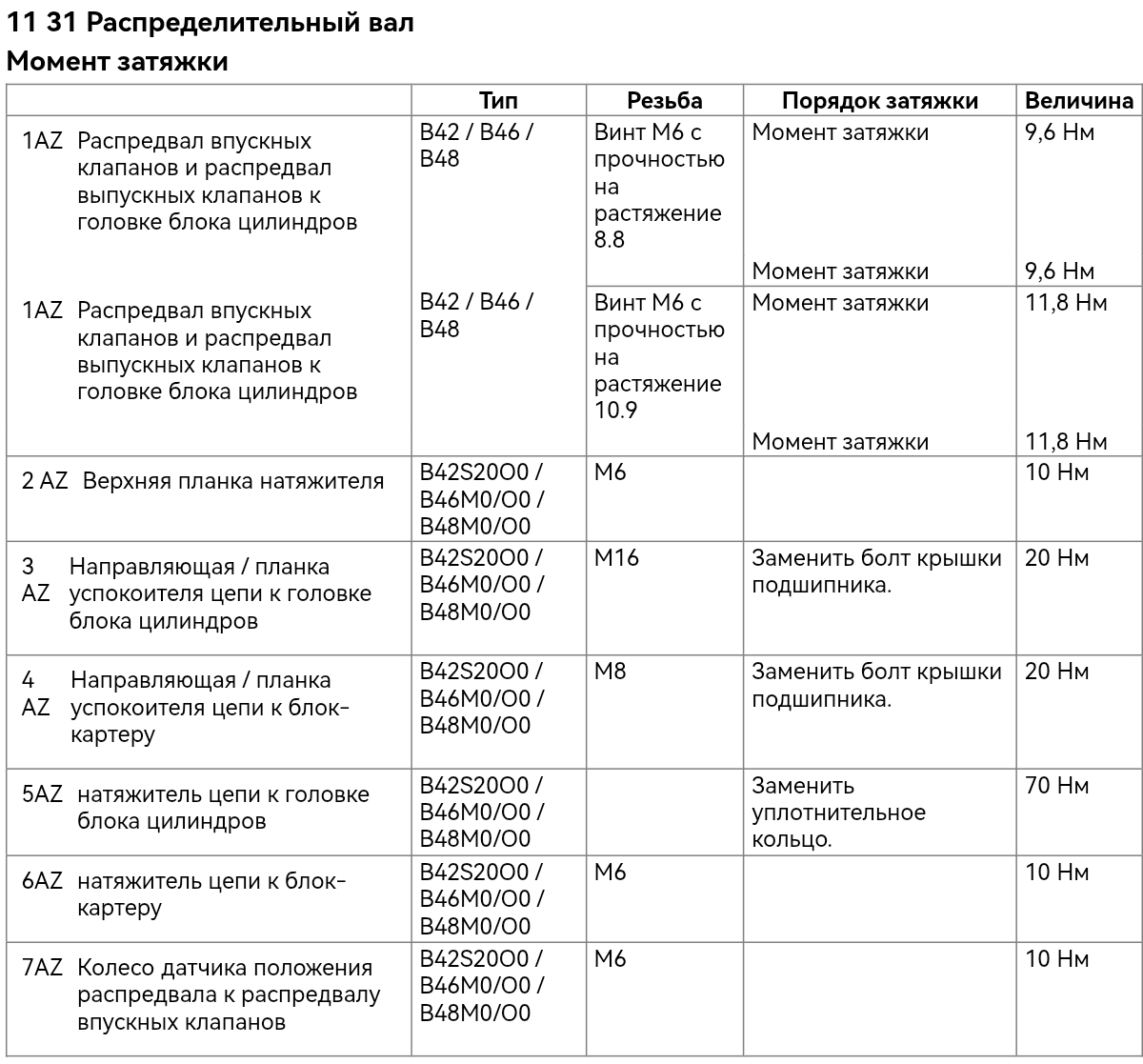

Момент затяжки 11 31 7AZ.



Необходимые дополнительные работы: Установить крышку головки блока цилиндров. Установить впускной коллектор. Установить переднее поперечное соединение Установить кожух правой передней колесной ниши.
