Необходимые приспособления:
|
|
Внимание! Опасность повреждения двигателя! Строго соблюдать указания по проверке и регулировке фаз газораспределения! |
|
Необходимые подготовительные операции:
|
Заблокировать коленчатый вал с помощью приспособления 11 6 480 в положении поршня 1-го цилиндра в ВМТ конца такта сжатия.
Внимание!
Не допускать проворачивания коленвала двигателя в обратную сторону.

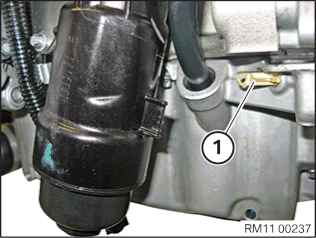

Снять крышку (1) масляного картера.

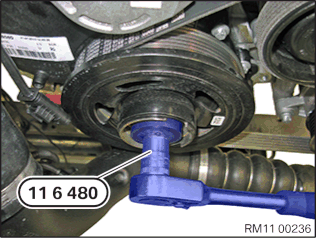

Провернуть двигатель с помощью приспособления 11 6 480 за центральный болт.
Внимание!
У автомобилей с механической коробкой передач перед отверстием для фиксации имеется дополнительное отверстие, которое можно спутать с отверстием для фиксации.

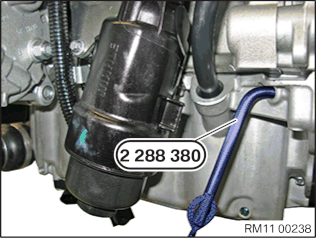

Специальное приспособление 2 288 380 следует вставлять в масляный картер до выемки.
Заблокировать коленчатый вал при помощи специального приспособления 2 288 380 в положении поршня цилиндра 1 в верхней мертвой точке конца такта сжатия.

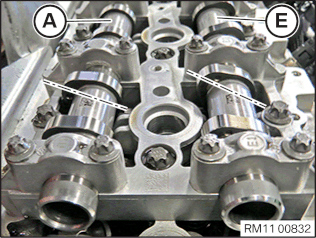

Кулачки распредвала (E) впускных клапанов 1-го цилиндра должны быть обращены под углом вверх.
Кулачки распредвала (A) выпускных клапанов 1-го цилиндра должны быть обращены под углом влево наружу.

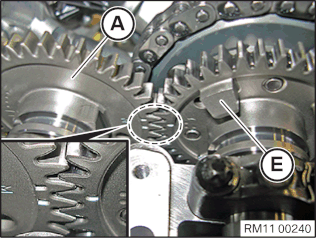

Маркировки на обоих распредвалах (A и E) должны совпадать (см. рисунок).

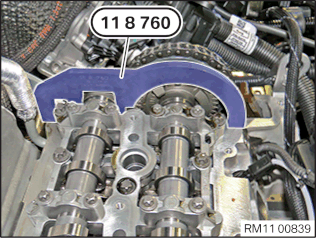

Установить приспособление 11 8 760 на распредвал выпускных клапанов.
Указание:
Приспособление 11 8 760 должно без зазора прилегать к головке блока цилиндров.
При необходимости отрегулировать фазы газораспределения.
|
|
Внимание! Снять специальное приспособление2 288 380 перед началом эксплуатации двигателя. |
Установить заглушку (1).
|
|
Необходимая подгонка:
|
