Проверка фаз газораспределения правой головки блока цилиндров N74

10.05.2026 20:31

n74, фазы грм, bmw

	Необходимые приспособления: 00 9 250 11 8 570 11 9 190 11 9 893 11 9 900
	Предупреждение! Фазы газораспределения можно проверять только с помощью приспособления 11 9 900. Проверка фаз газораспределения без приспособления 11 9 900 может вести к ошибке оценки фаз газораспределения.
	Цилиндры 1-6: Необходимые подготовительные операции: Снять крышку правой головки блока цилиндров. Снять кожух вентилятора в сборе с электровентилятором. Снять шкив кондиционера. Снять правый натяжитель цепи.

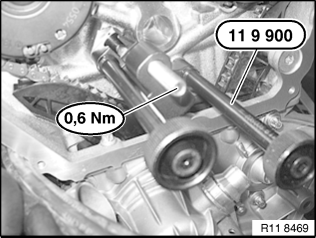

Установить приспособление 11 9 900 на место натяжителя цепи.
Предварительно затянуть винт с внутренним шестигранником с помощью приспособления 00 9 250 с моментом 0,6 Нм.

Предупреждение!
При нормальной остановке двигателя исполнительные узлы стороны впуска и стороны выпуска блокируются в исходном положении.
В отдельных случаях это исходное положение может быть не достигнуто и распредвал поворачивается в диапазоне регулировки исполнительного узла.
Для исключения неправильной регулировки фаз газораспределения нужно проверить блокировку исполнительного узла и при необходимости заблокировать, поворачивая распределительные валы.

Проверить блокировку исполнительных узлов стороны впуска и выпуска в исходном положении:

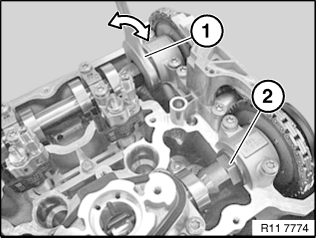

Взяться за шестигранник (2) распредвалов и осторожно попробовать провернуть распределительные валы гаечным ключом (1) против направления вращения.
Исполнительные узлы стороны впуска и стороны выпуска заблокированы в исходном положении, если распределительные валы механически связаны с исполнительными узлами.

Примечание:
На рисунке показаны цилиндры 7-12.

Предупреждение!
Если исполнительный узел стороны впуска или стороны выпуска ”не” блокируется, как описано, это значит, что исполнительный узел неисправен, и его нужно заменить.

Примечание:

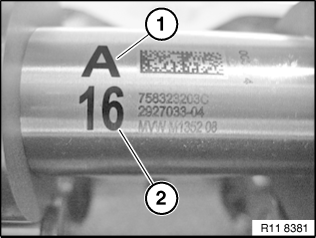

Если распредвалы находятся в ВМТ конца такта сжатия цилиндра 1, можно прочитать маркировку сверху на распредвале выпускных клапанов (1 и 2).

A = Распредвал выпускных клапанов.
16 = цилиндры 1-6.

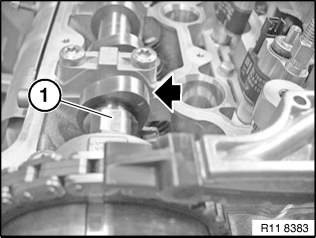

В ВМТ конца такта сжатия цилиндра 1 кулачки распредвала выпускных клапанов (1) первого цилиндра смотрят под углом внутрь (см. стрелку).

Примечание:

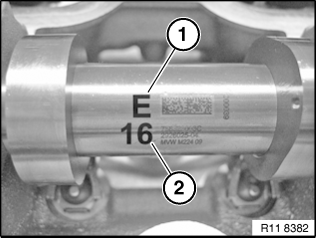

Если распредвалы находятся в ВМТ конца такта сжатия цилиндра 1, можно прочитать маркировку сверху на распредвале впускных клапанов (1 и 2).

E = Распредвал впускных клапанов.
16 = цилиндры 1-6.

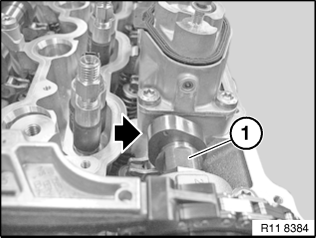

В ВМТ конца такта сжатия цилиндра 1 кулачки распредвала впускных клапанов (1) первого цилиндра смотрят под углом внутрь (см. стрелку).

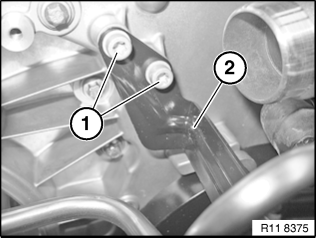

Вывернуть винты (1).
Отложить в сторону держатель дополнительного водяного насоса.

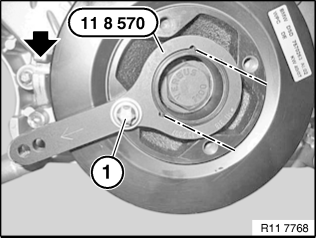

Установить приспособление 11 8 570 на демпфер крутильных колебаний лыской у отметки верхней мертвой точки.
Закрепить приспособление 11 8 570 болтом (1).

Проворачивать коленвал двигателя за центральный болт в направлении вращения.

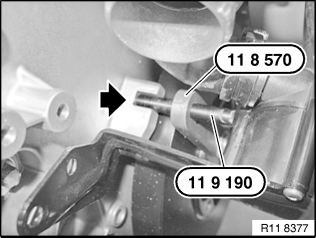

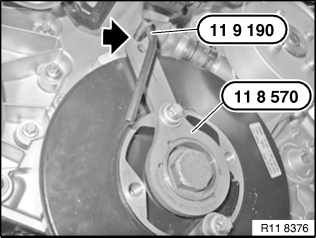

Вставить демпфер крутильных колебаний в верхнее отверстие с помощью приспособления 11 8 570 и 11 9 190.

Коленчатый вал расположено правильно, если приспособление 11 8 570 вместе с приспособлением 11 9 190 зафиксировано в пазу (см. стрелку).
Заблокировать коленвал в ВМТ конца такта сжатия цилиндра 1.

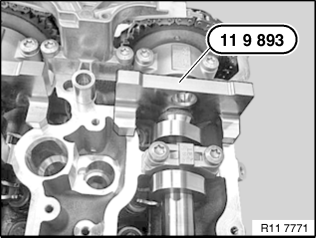

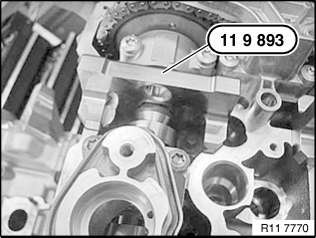

Установить приспособление 11 9 893 на распредвал впускных клапанов и проверить регулировку фаз газораспределения.

Примечание:
Фазы газораспределения отрегулированы правильно, если приспособление 11 9 893 прилегает к головке блока цилиндров по всей плоскости.

Установить приспособление 11 9 893 на распредвал выпускных клапанов и проверить регулировку фаз газораспределения.

Примечание:
Фазы газораспределения отрегулированы правильно, если приспособление 11 9 893 прилегает к головке блока цилиндров по всей плоскости.

При необходимости отрегулировать фазы газораспределения с правой стороны.
