Регулировка фаз газораспределения M47



Примечание: Перед началом регулировочных работ необходимо проверить фазы газораспределения. Снять вакуумный насос.

Примечание:

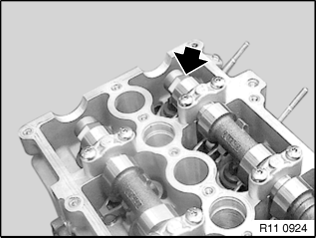

Ослабляя болты крепления, удерживать распредвалы от проворачивания за шестигранники.

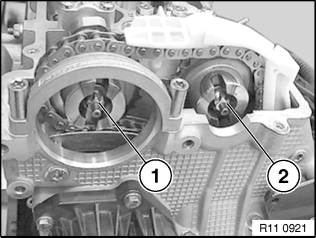

• Ослабить болт (1)
• Ослабить болт (2)

Примечание:
Болты (1 и 2) должны быть ввернуты плотно, но не затянуты, звездочки остаются подвижны относительно распредвалов.

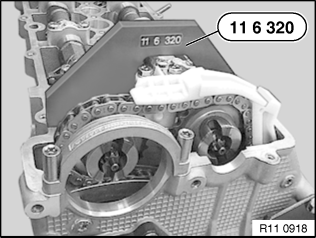

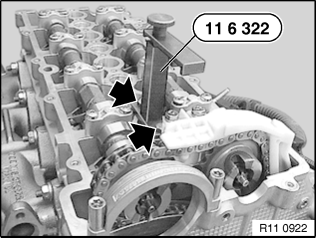

Установить приспособление 11 6 322 из комплекта приспособлений 11 6 320.

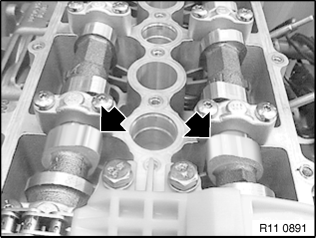

Отцентрировать распредвал впускных клапанов.

Примечание:
Приспособление 11 6 320 должно без зазора прилегать к головке блока.

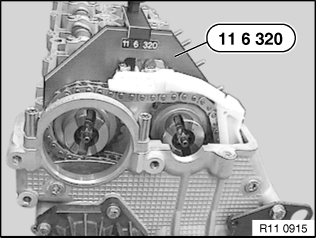

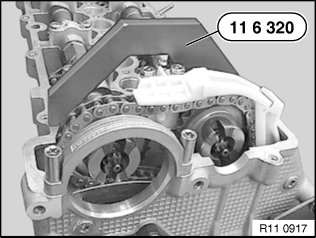

Заблокировать распредвал впускных клапанов приспособлением 11 6 320.


Примечание:
При затяжке болтов крепления распредвала следует удерживать его от проворачивания за шестигранник.

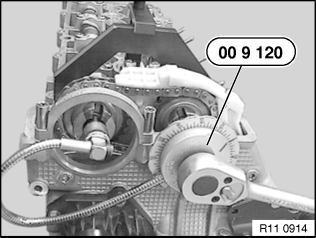

Затянуть болт крепления звездочки впускного распредвала с помощью приспособления 00 9 120.
Момент затяжки 11 31 4AZ.


Отцентрировать распредвал выпускных клапанов.

Примечание:
Приспособление 11 6 320 должно без зазора прилегать к головке блока.

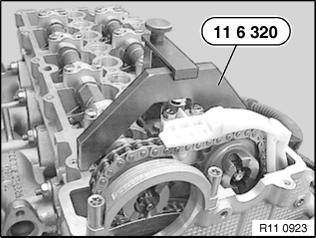

Заблокировать распредвал выпускных клапанов приспособлением 11 6 320.


Примечание:
При затяжке болтов крепления распредвала следует удерживать его от проворачивания за шестигранник.

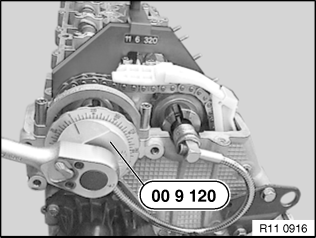

Затянуть болт крепления звездочки выпускного распредвала с помощью приспособления 00 9 120.
Момент затяжки 11 31 4AZ.


Снять приспособление 11 6 320 с выпускного распредвала.

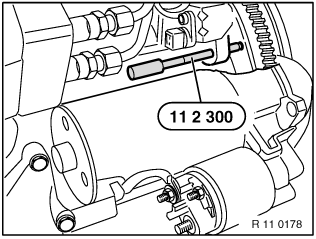

Вытащить фиксатор 11 2 300, чтобы освободить маховик.


Провернуть коленвал за центральный болт в направлении вращения на два оборота до повторной установки поршня первого цилиндра в положение ВМТ конца такта сжатия.


Провернуть коленвал до установки в положение ВМТ.

Предупреждение!
Не допускать проворачивания двигателя в обратную сторону.

Заблокировать коленчатый вал в ВМТ с помощью фиксатора 11 2 300.

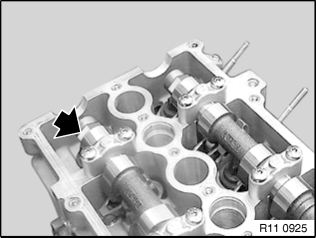

Установить приспособление 11 6 320 на впускной распредвал.

Примечание:
Приспособление 11 6 320 должно без зазора прилегать к головке блока.

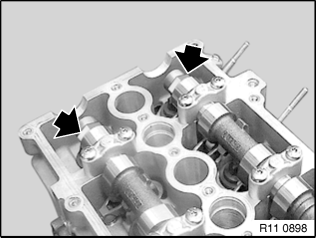

Установить приспособление 11 6 320 на выпускной распредвал.

Примечание:
Приспособление 11 6 320 должно без зазора прилегать к головке блока.

Снять приспособление 11 6 320 с выпускного распредвала.

Вынуть приспособление 11 2 300.
Вставить заглушку в отверстие для фиксации коленвала.
Собрать двигатель.
