Регулировка фаз газораспределения M47TU



	Необходимые приспособления: 00 9 120 11 2 300 11 6 320 11 6 322
	Примечание: Перед началом регулировочных работ необходимо проверить фазы газораспределения. Снять вакуумный насос.

Примечание:

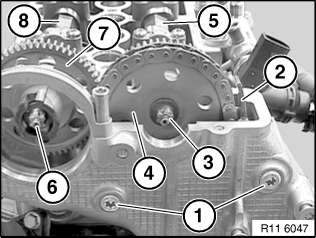

При ослаблении болтов крепления распредвала распредвал следует удерживать от проворачивания за шестигранник (2).


Ослабить болт (6).
Ослабить болт (3).

Примечание:
Завернуть до прилегания головки болты (6 и 3).
Звездочки остаются подвижны относительно распредвалов.

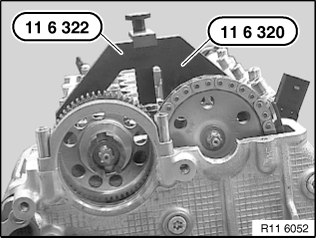

Установить приспособление 11 6 322 из комлекта приспособлений 11 6 320.

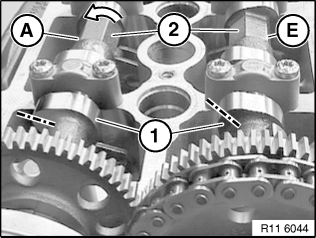

Выставить распредвал впускных клапанов.

Примечание:
Приспособление 11 6 320 должно без зазора прилегать к головке блока цилиндров.

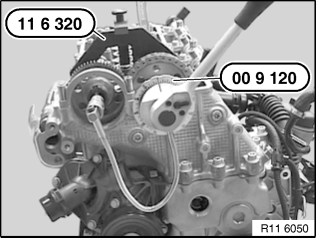

Заблокировать распредвал впускных клапанов с помощью приспособления 11 6 320.


Примечание:
При затяжке болтов крепления распредвал впускных клапанов следует удерживать от проворачивания за шестигранник (2).


Затянуть крепление звездочки и шестерни с помощью приспособлени 00 9 120.

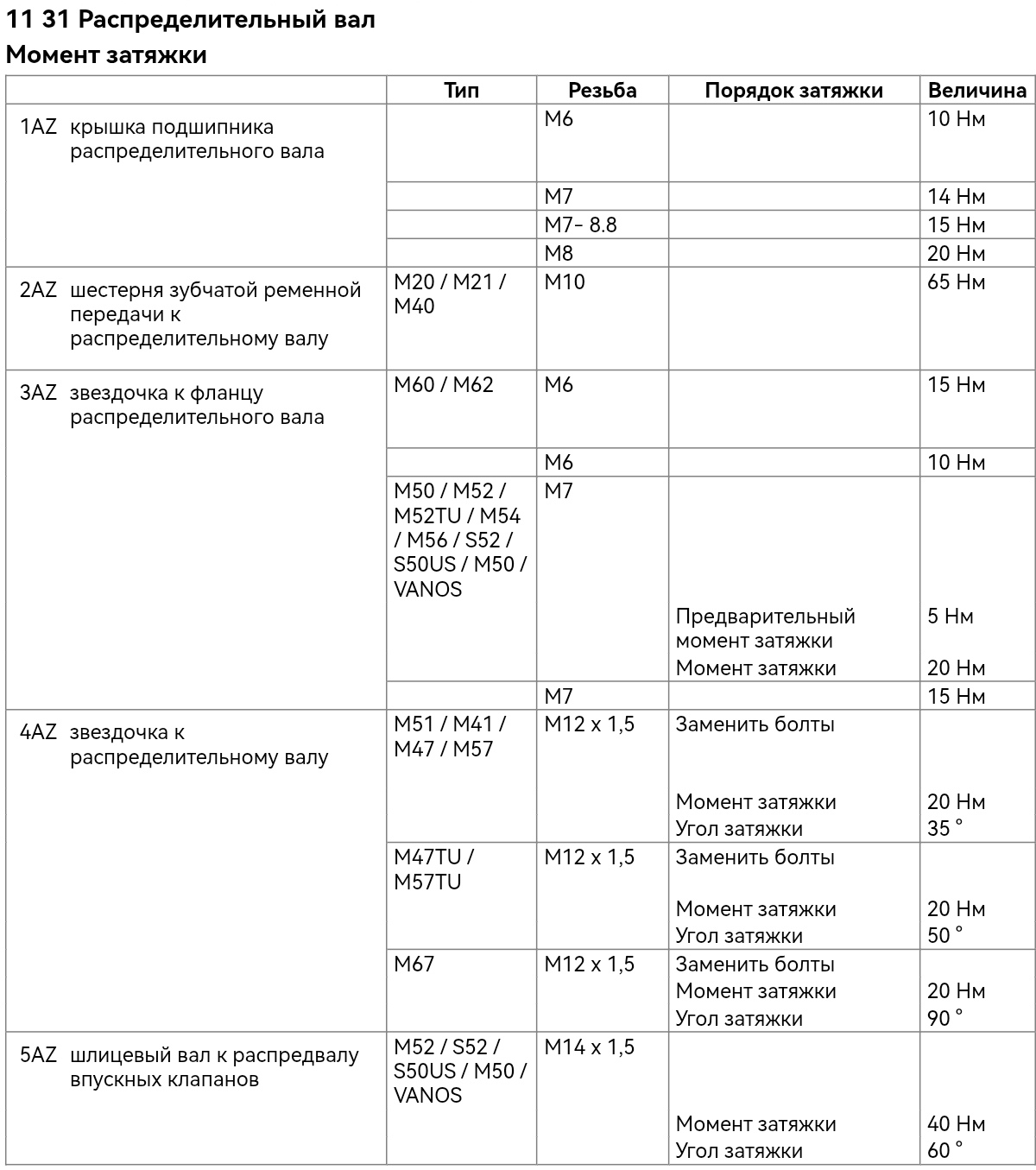

Момент затяжки 11 31 4AZ.


Выставить распредвал выпускных клапанов.

Примечание:
Приспособление 11 6 320 должно без зазора прилегать к головке блока цилиндров.

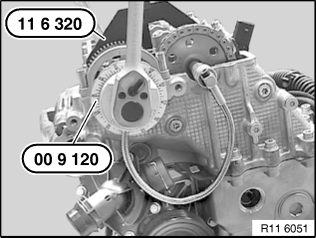

Заблокировать распредвал выпускных клапанов с помощью приспособления 11 6 320.


Примечание:
При затяжке болтов крепления распредвал выпускных клапанов следует удерживать от проворачивания за шестигранник.


Затянуть болт крепления шестерни распредвала выпускных клапанов с помощью приспособления 00 9 120.
Момент затяжки 11 31 4AZ.

Снять приспособление 11 6 320 с распредвала выпускных клапанов.


Оттянуть приспособление 11 2 300 назад настолько, чтобы освободить маховик.


Провернуть коленвал за центральный болт в направлении вращения на два оборота до повторной установки поршня первого цилиндра примерно в положение ВМТ конца такта сжатия.


Провернуть коленвал до установки в положение ВМТ.

Предупреждение!
Не допускать проворачивания двигателя в обратную сторону.

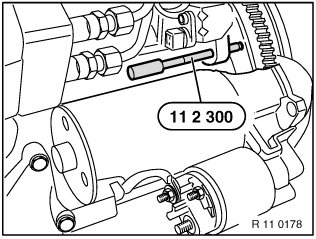

Заблокировать коленчатый вал в ВМТ с помощью приспособления 11 2 300.

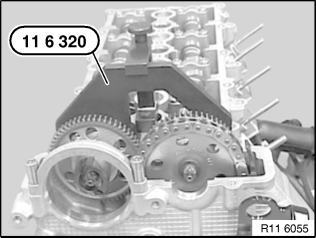

Установить приспособление 11 6 320 без показанного на рисунке кронштейна на распредвал впускных клапанов.

Примечание:
Приспособление 11 6 320 должно без зазора прилегать к головке блока цилиндров.


Установить приспособление 11 6 320 без показанного на рисунке кронштейна на распредвал выпускных клапанов.

Примечание:
Приспособление 11 6 320 должно без зазора прилегать к головке блока цилиндров.



Снять приспособление 11 6 320 с распредвала впускных клапанов.

Снять приспособление 11 2 300.

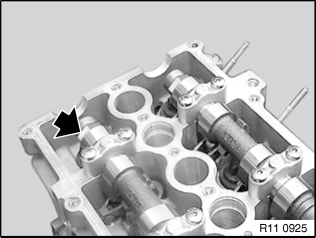

Вставить заглушку в отверстие для фиксации коленвала.
Собрать двигатель.
