Примечание: Перед началом регулировочных работ необходимо проверить фазы газораспределения. Снять вакуумный насос. |

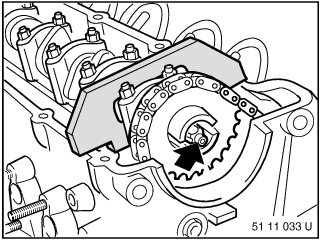

Ослабить болты крепления звездочки цепной передачи.
Примечание:
Наживить болт таким образом, чтобы звездочку цепной передачи распредвала можно было провернуть.
|
Предупреждение! Если для корректировки положения распредвала его нужно провернуть настолькоЁ что при этом приходят в движение коапаны1-го и 6-го цилиндров, то сначала необходимо провернуть коленвал в направлении вращения прибл. до 30° перед ВМТ и только после проворота распредвала повернуть коленвал назад. Благодяря этому избегается соприкосновение клапанов с поршнем. |

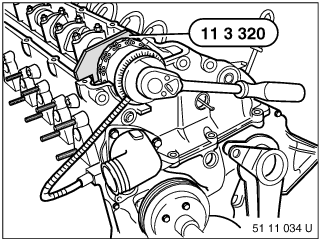

Приспособление 11 3 320 предназначено для регулировки фаз газораспределения при установке новой цепи или цепи с использованным ресурсом до 20 000 км пробега.
При установке цепи с использованным ресурсом свыше 20 000 км пробега ,на стороне впуска следует установить подкладку (шаблон) толщиной A = 4,5 мм.
Затянуть болт звездочки цепной передачи.
Порядок затяжки 11 31 4AZ.
Снять приспособление 11 3 320.

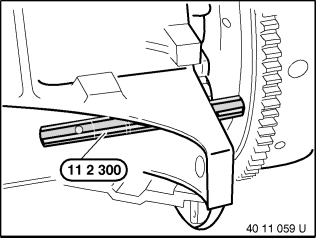

Вынуть приспособление 11 2 300.
