Регулировка фаз газораспределения M57



	Необходимые приспособления: 00 9 120 11 2 300 11 6 321 11 6 322 11 6 480
	Примечание: Перед проведением регулировочных работ необходимо проверить фазы газораспределения. Снять вакуумный насос.

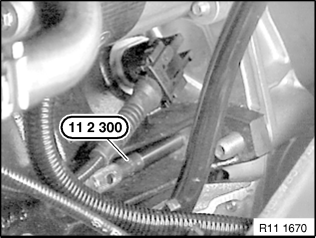

Заблокировать коленчатый вал в ВМТ с помощью приспособления 11 2 300.

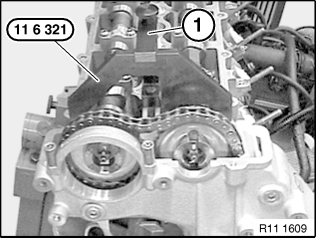

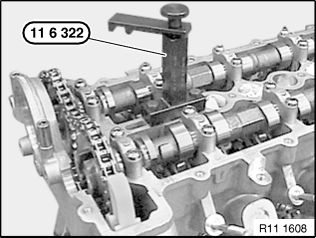

Надеть приспособление 11 6 321 на распределительный вал впускных клапанов и зафиксировать с помощью приспособления 11 6 322  (1).

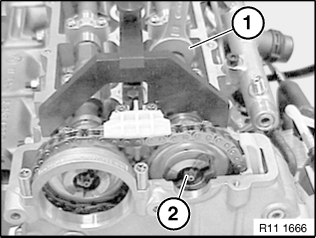

При отворачивании болтов крепления распределительного вала удерживать распределительный вал ключом (1) за шестигранник.

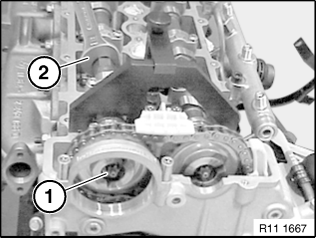

Ослабить болт (2).

Примечание:
Ввернуть болт (2) до прилегания головки, звездочки остаются подвижны относительно распределительных валов.


При отворачивании болтов крепления распределительного вала удерживать распределительный вал ключом (2) за шестигранник.

Ослабить болт (1).

Примечание:
Ввернуть болт (1) до прилегания головки, звездочки остаются подвижны относительно распределительных валов.


Примечание:
При затяжке болтов крепления следует удерживать распределительные валы от проворачивания за шестигранники.

Затянуть болт крепления звездочки распредвала впускных клапанов с помощью приспособления 00 9 120.
Порядок затяжки 11 31 4AZ.

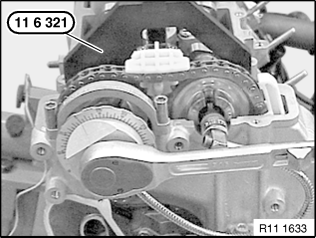

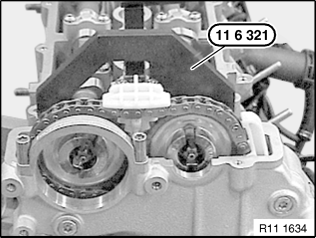

Установить приспособление 11 6 321 на распредвал выпускных клапанов.

Примечание:
При затяжке болтов крепления следует удерживать распределительные валы от проворачивания за шестигранники.

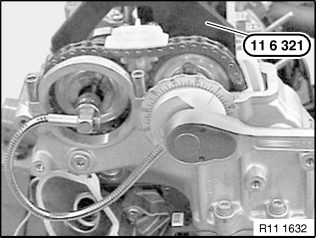

Затянуть болт крепления звездочки распредвала выпускных клапанов с помощью приспособления 00 9 120.
Порядок затяжки 11 31 4AZ.


Снять приспособление 11 6 321 с распредвала выпускных клапанов.


Оттянуть приспособление 11 2 300 назад настолько, чтобы освободить маховик.

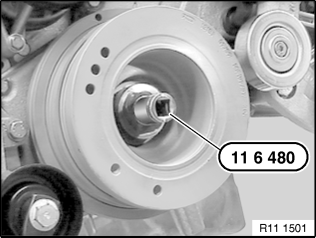

Провернуть двигатель с помощью приспособления 11 6 480 дважды в направлении вращения до положения поршня первого цилиндра снова в ВМТ конца такта сжатия.

Предупреждение!
Не допускать проворачивания двигателя в обратную сторону.


Заблокировать коленчатый вал в ВМТ с помощью приспособления 11 2 300.

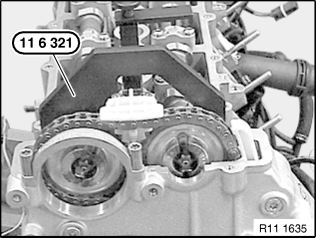

Установить приспособление 11 6 321 на распредвал впускных клапанов.

Примечание:
Приспособление 11 6 321 должно без зазора прилегать к головке блока цилиндров.


Установить приспособление 11 6 321 на распредвал выпускных клапанов.

Примечание:
Приспособление 11 6 321 должно без зазора прилегать к головке блока цилиндров.

Снять приспособление 11 6 321 с распредвала выпускных клапанов.


Удалить приспособление 11 6 322.


Удалить приспособление 11 2 300.

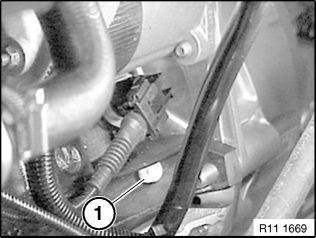

Вставить заглушку (1) в отверстие.

Собрать двигатель.
