Регулировка фаз газораспределения B47

	Необходимые приспособления: 11 6 480 2 288 380 11 4 480 11 8 760
	Внимание! Опасность повреждения двигателя! Строго соблюдать указания по проверке и регулировке фаз газораспределения!
	Необходимые подготовительные операции: Снять защитный кожух ниши правого переднего колеса. Снять крышку головки блока цилиндров. Снять радиатор системы рециркуляции ОГ.

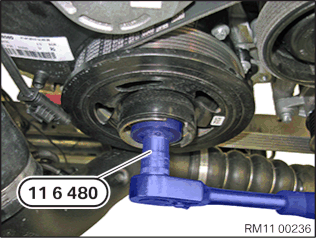

Провернуть двигатель с помощью приспособления 11 6 480 за центральный болт.

Внимание!
Не допускать проворачивания двигателя в обратную сторону.

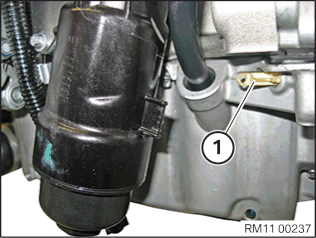

Снять защитный колпачок на масляном картере.


Внимание!
У автомобилей с механической коробкой передач перед отверстием для фиксации имеется дополнительное отверстие, которое можно спутать с отверстием для фиксации.
Специальное приспособление 2 288 380 следует вставлять в масляный картер до выемки.

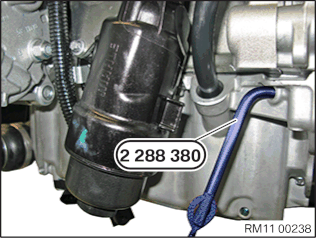

Заблокировать коленвал в положении поршня первого цилиндра в ВМТ конца такта сжатия с помощью приспособления 2 288 380.

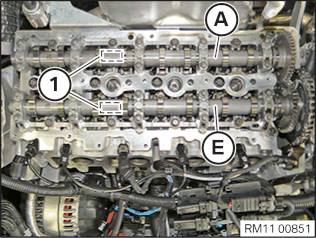

На распредвалах (E и A) выпускных и впускных клапанов сверху должен быть виден номер детали (1).


Кулачки распредвала (E) впускных клапанов 1-го цилиндра должны быть обращены под углом вверх.

Кулачки распредвала (A) выпускных клапанов 1-го цилиндра должны быть обращены под углом влево наружу.

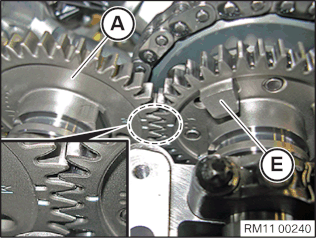

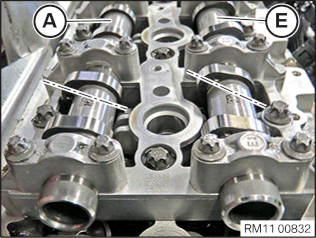

Маркировки на обоих распредвалах (A и E) должны совпадать (см. рисунок).

Указание:
Если маркировки не совпадают, нужно снять распредвал выпускных клапанов.

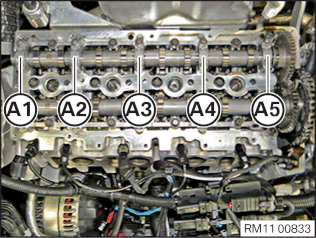

При необходимости отвернуть все винты крышек (с A1 по A5) подшипников распределительного вала от краев к середине на пол-оборота.

Вынуть распредвал выпускных клапанов движением вверх.

Уложить все детали по порядку на приспособление 11 4 480.

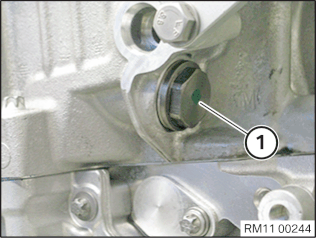

Ослабить натяжитель цепи (1).

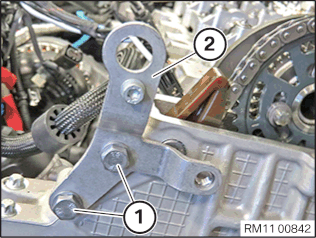

Вывернуть винты (1).

Снять подъемную проушину (2).

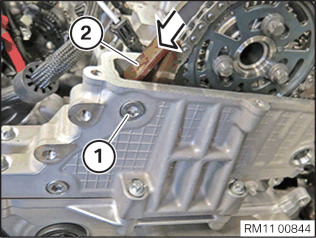

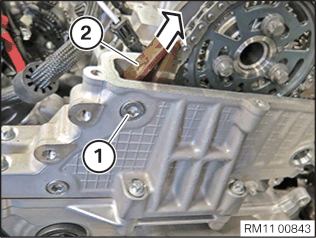

Снять болт крышки подшипника (1).

Снять направляющую (2) в направлении, указанном стрелкой.


Внимание!
Зафиксировать приводную цепь от соскальзывания.
Опасность повреждения масляной форсунки.

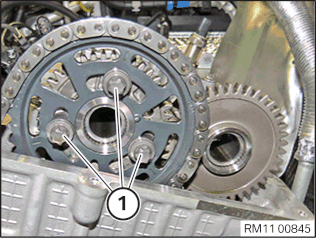

Вывернуть болты крепления распредвала (1) и снять звездочку цепной передачи.


Соответствующим образом позиционировать распредвалы (A и E) (см. рисунок).
При необходимости уложить распредвал выпускных клапанов (A) таким образом, чтобы обе маркировки совпадали (см. рисунок).

Указание:
Проверить положение установки роликовых поводков.


Затянуть крепление всех крышек (с A1 по A5) подшипников распределительного вала от середины к краям на пол-оборота.

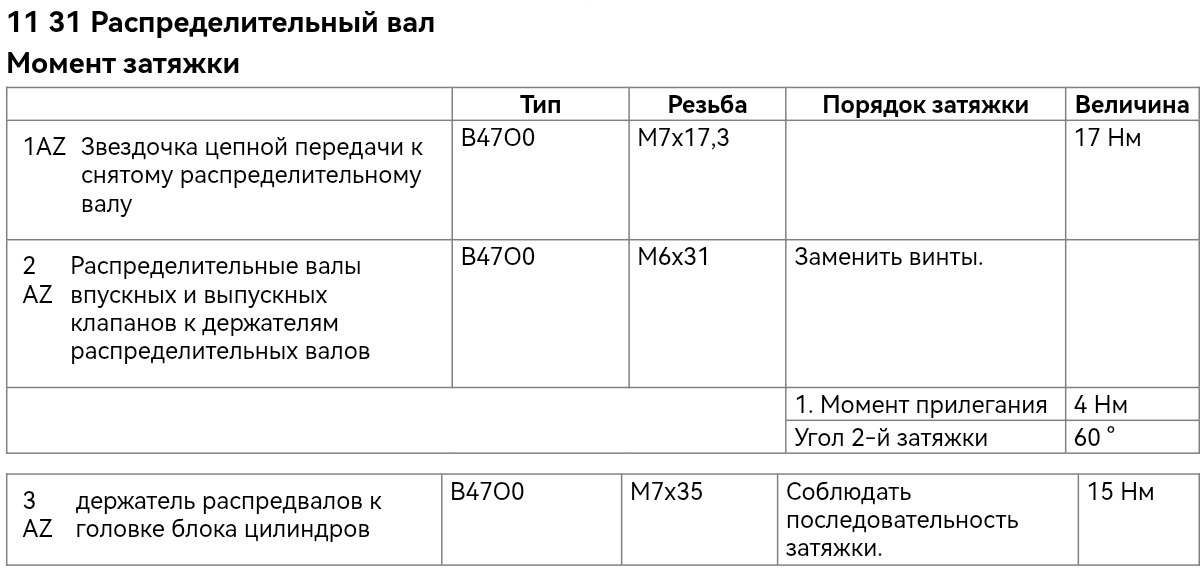

Момент затяжки: 11 31 2AZ.


Надеть звездочку цепной передачи с приводной цепью на распредвал впускных клапанов так, чтобы болты (1) находились по центру продольных отверстий.

Вставить винты (1).

Затянуть болты (1) с моментом 10 Нм.

Снова отвернуть болты (1) на 90°.


Детали: Заменить болт крышки подшипника.

Установить направляющую (2) в направлении, указанном стрелкой.

Указание:
Следить за правильностью установки направляющей (2) на нижнем болту крышки подшипника.

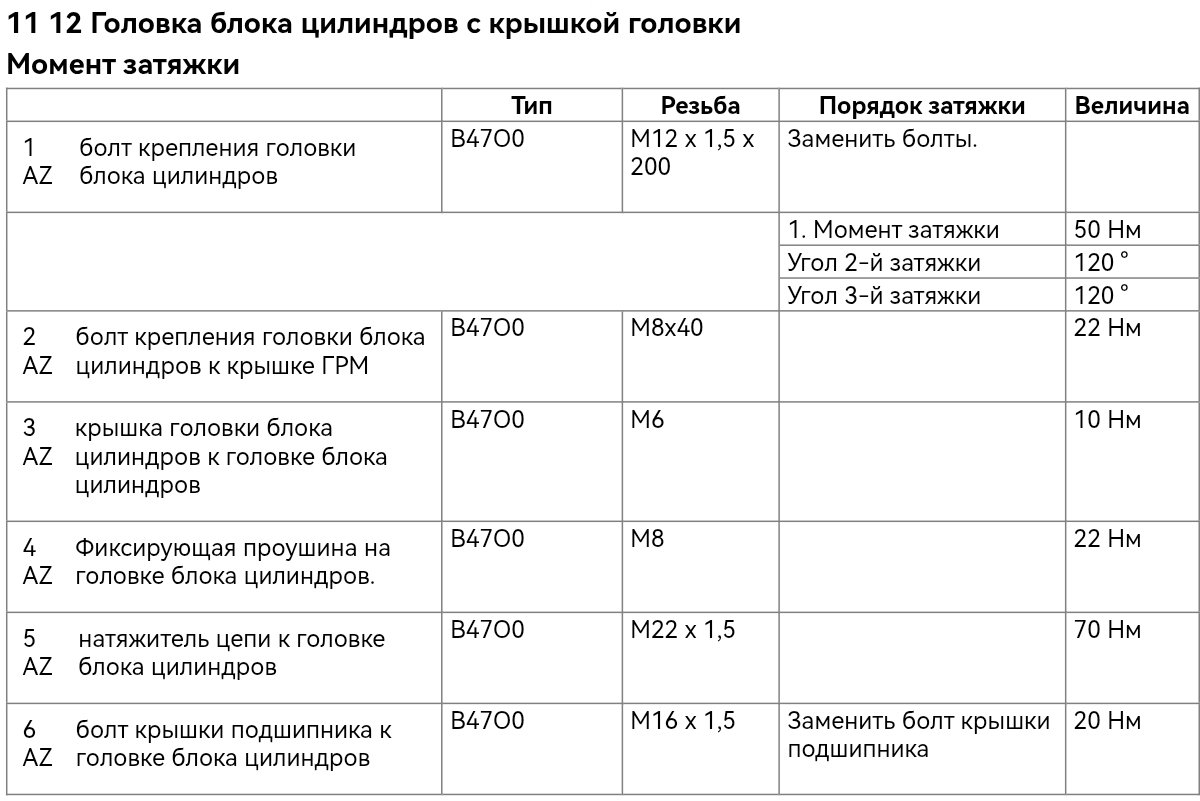

Момент затяжки 11 12 6AZ.


Установить подъемную проушину (2).

Затянуть винты (1).

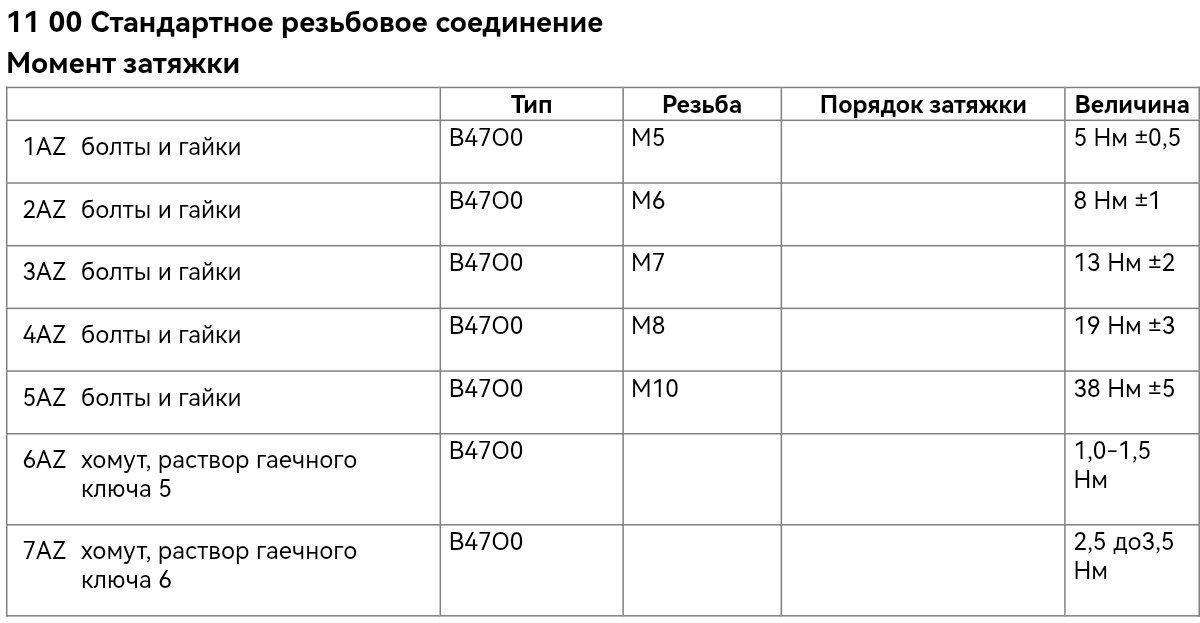

Момент затяжки 11 00 4AZ.


Детали: Заменить уплотнительное кольцо.

Вставить и затянуть натяжитель цепи (1).

Момент затяжки: 11 12 5AZ.

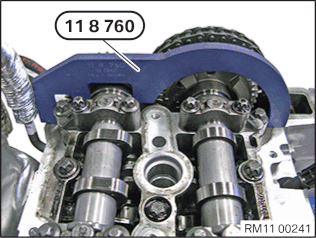

Установить приспособление 11 8 760 на распредвал выпускных клапанов.

Указание:
Приспособление 11 8 760 должно без зазора прилегать к головке блока цилиндров.


Затянуть винты (1).

Момент затяжки: 11 31 1AZ.


При помощи специального приспособления 11 6 480 провернуть двигатель на два оборота в направлении вращения коленвала.

Проверить фазы газораспределения.

Внимание!
Не допускать проворачивания двигателя в обратную сторону.



	Внимание! Перед вводом двигателя в эксплуатацию нужно удалить специальное приспособление 2 288 380.
	Необходимая подгонка: Установить радиатор системы рециркуляции отработавших газов. Установить крышку головки блока цилиндров. Установить правый передний защитный кожух колесной ниши.
