Регулировка фаз газораспределения N47 D20 O1 (TU)



	Необходимые приспособления: 11 4 480 11 5 320 11 6 480 11 8 760
	Необходимые подготовительные операции: Снять крышку головки блока цилиндров.

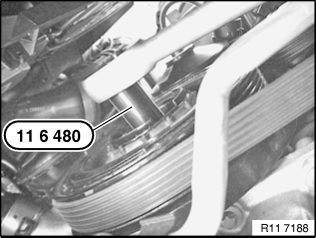

Провернуть двигатель с помощью приспособления 11 6 480 за центральный болт.

Внимание!
Не проворачивать двигатель против направления вращения.

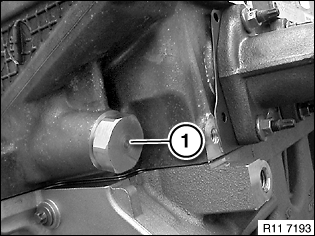

Снять защитный колпачок на крышке ГРМ.

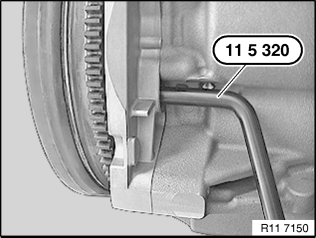

Заблокировать коленвал в положении поршня первого цилиндра в ВМТ конца такта сжатия с помощью приспособления 11 5 320.


На распредвалах (E и A) выпускных и впускных клапанов сверху должны быть видны регистрационные номера.
Указание:
См. рисунок.

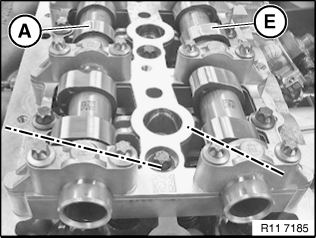

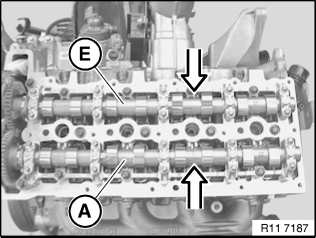

Кулачки распредвала (E) впускных клапанов 1-го цилиндра должны быть обращены под углом вверх.
Кулачки распредвала (A) выпускных клапанов 1-го цилиндра должны быть обращены под углом влево наружу.

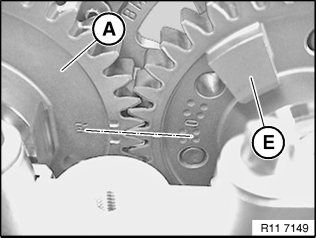

Маркировка на звездочке распредвала (A) выпускных клапанов должна совпадать с маркировкой на звездочке распредвала (A) выпускных клапанов.
Указание:
См. рисунок.

Если маркировки не совпадают нужно снять распредвал выпускных клапанов.

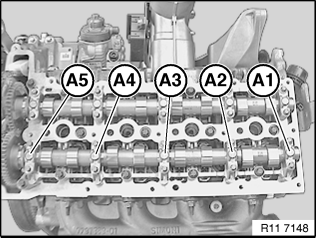

Отвернуть все болты крепления крышек подшипников с A1 по A5 от краев к середине.

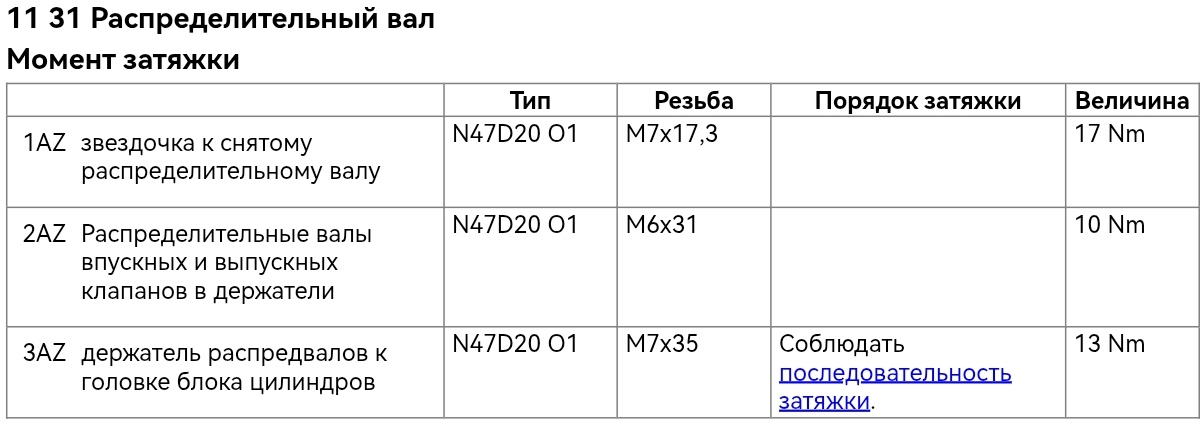

Момент затяжки: 11 31 2AZ.

Вынуть распредвал выпускных клапанов движением вверх.
Уложить все детали по порядку на приспособление 11 4 480.


Ослабить натяжитель цепи (1).

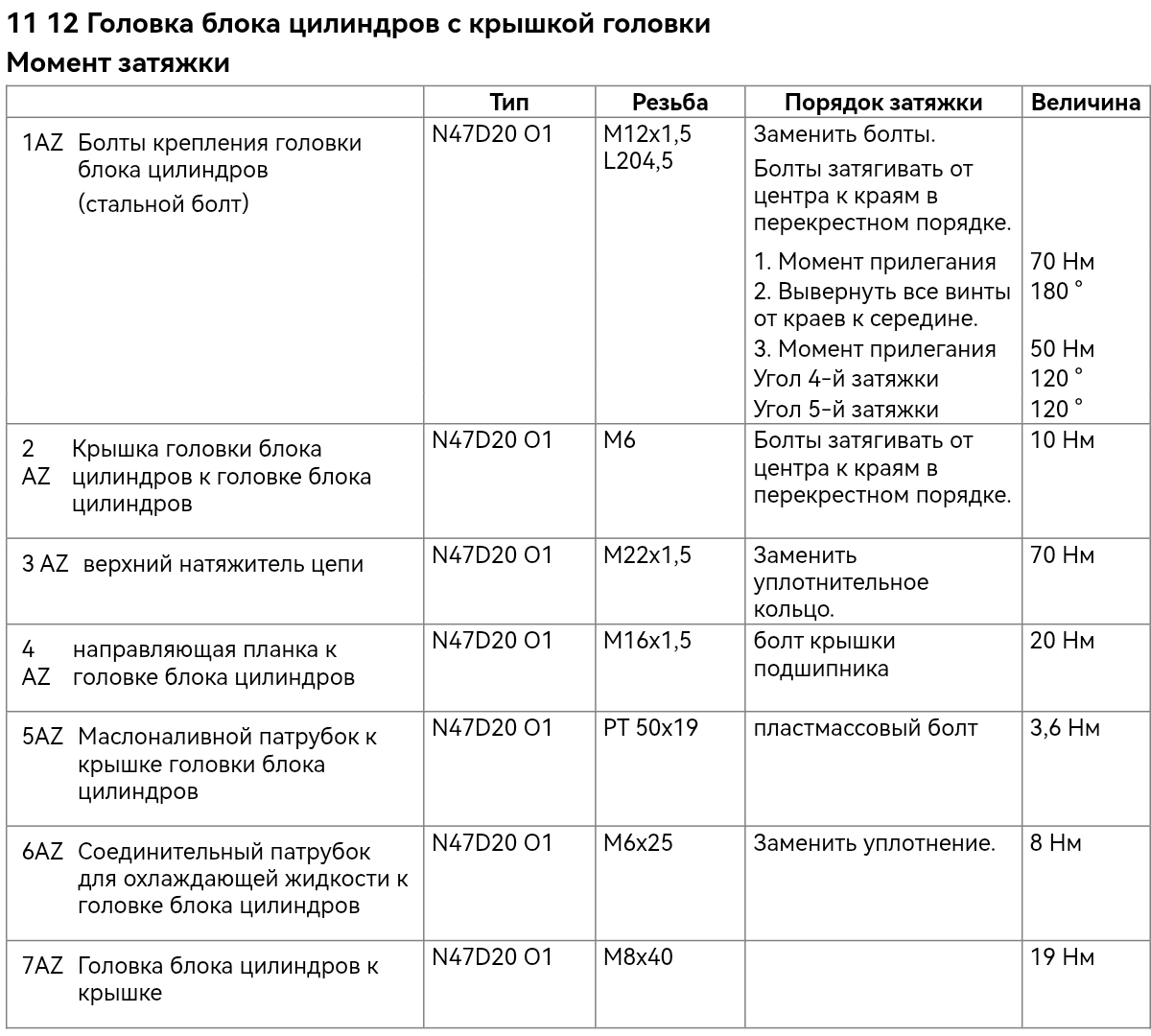

Момент затяжки: 11 12 2AZ.

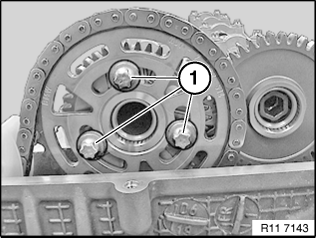

Вывернуть болты (1) крепления распредвала и снять звездочку распредвала.
Момент затяжки: 11 31 1AZ.


Установить распредвал (E) впускных клапанов в нужное положение.

При установке:
Обратить внимание на положение установки рычагов роликовых толкателей.

Уложить распредвал (A) выпускных клапанов так, чтобы обе маркировки совпали.
Указание:
См. рисунок.


Затянуть все элементы крепления крышек подшипников с A1 по A5 от краев к середине.
Момент затяжки: 11 31 2AZ.


Надеть звездочку распредвала с приводной цепью на распредвал впускных клапанов так, чтобы болты (1) находились по центру продольных отверстий.
Вставить винты (1).
Затянуть болты (1) с моментом 10 Нм.
Снова отвернуть болты (1) на 90°.


Вставить натяжитель (1) цепи.
Момент затяжки: 11 12 3AZ.

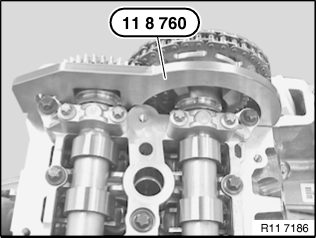

Установить приспособление 11 8 760 на распредвал выпускных клапанов.

Указание:
Приспособление 11 8 760 должно без зазора прилегать к головке блока цилиндров.


Затянуть винты (1).
Момент затяжки: 11 31 1AZ.


Провернуть двигатель с помощью специального приспособления 11 6 480 на два оборота по направлению вращения до положения поршня 1-го цилиндра в верхней мертвой точке конца такта сжатия.
Проверить регулировку распределительных валов.

Внимание!
Не допускать проворачивания двигателя в обратную сторону.



Собрать двигатель. Провернуть двигатель на два оборота. Проверить фазы газораспределения. Внимание! Перед пуском двигателя нужно удалить приспособление 11 5 320 .
