Необходимые приспособления:
|
|
Внимание! Фазы газораспределения можно проверять только с помощью приспособления 2 249 162 . Проверка фаз газораспределения без приспособления 2 249 162 может вести к ошибке оценки фаз газораспределения. |
|
Цилиндры 5-8: Необходимые подготовительные операции:
|

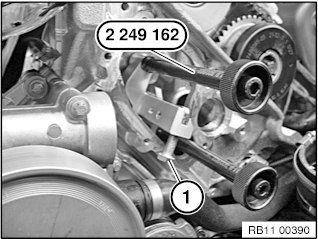

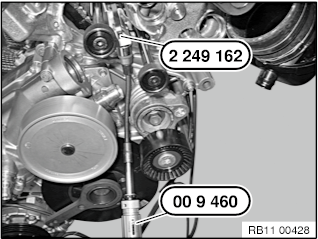

Установить приспособление 2 249 162 на место натяжителя цепи.
Предварительно затянуть винт (1) с моментом 0,6 Нм.
Затянуть специальное приспособление 2 249 162 с помощью специального приспособления 00 9 250 или 00 9 460 с моментом 0,6 Нм.
Рисунок цилиндров 1-4.
Указание:

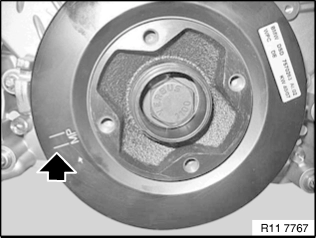

Маркировка (MP= положение установки) важна для установки приспособления 11 8 570.
MP = 150° перед ВМТ конца такта сжатия 1-го цилиндра.
Провернуть коленвал двигателя за центральный болт.

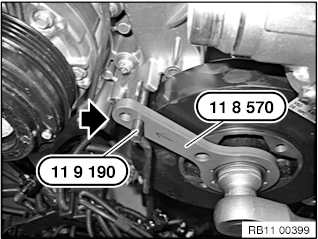

Зафиксировать демпфер крутильных колебаний с помощью приспособлений 11 8 570 и 11 9 190 в положении 150° перед ВМТ конца такта сжатия 1-го цилиндра.
|
|
Внимание! При нормальной остановке двигателя исполнительные узлы стороны впуска и стороны выпуска блокируются в исходном положении. В отдельных случаях это исходное положение может быть не достигнуто и распредвал поворачивается в диапазоне регулировки исполнительного узла. Для исключения неправильной регулировки фаз газораспределения нужно проверить блокировку исполнительного узла и при необходимости заблокировать, поворачивая распределительные валы. |
Проверить блокировку исполнительных узлов стороны впуска в исходном положении:

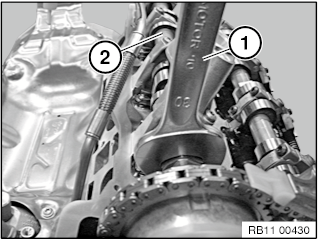

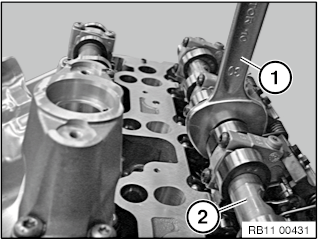

Осторожно повернуть гаечным ключом (1) за шестигранник распределительных валов (2) против направления вращения.
Исполнительные узлы стороны впуска заблокированы в исходном положении, если распределительные валы механически связаны с исполнительными узлами.
Проверить блокировку исполнительных узлов стороны выпуска в исходном положении:
Осторожно повернуть гаечным ключом (1) за шестигранник распределительных валов (2) против направления вращения.
Исполнительные узлы стороны выпуска заблокированы в исходном положении, если распределительные валы механически связаны с исполнительными узлами.
При установке:

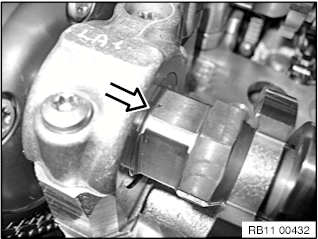

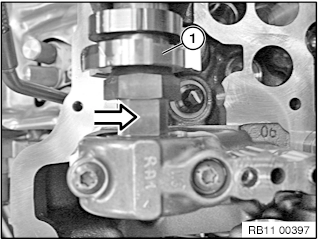

Установить специальное приспособление 2 249 117 , когда шлифованная поверхность распредвала впускных клапанов направлена вверх (см. рисунок).
При установке:
Шлифованная поверхность распредвала выпускных клапанов должна быть направлена вверх (см. рисунок).

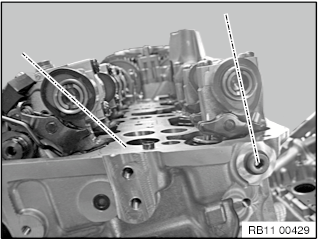

Положение распредвала выпускных клапанов на 8 цилиндре является правильным, если кулачок обращен вниз.
Положение распредвала впускных клапанов на 8 цилиндре является правильным, если кулачок обращен под углом вверх.
См. рис.
|
|
Внимание! Если исполнительный узел стороны впуска или стороны выпуска ”не” блокируется, как описано, это значит, что исполнительный узел неисправен, и его нужно заменить. |

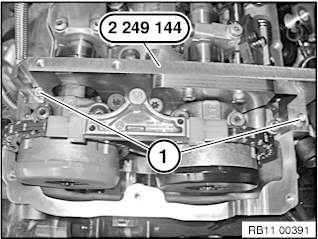

Установить приспособление 2 249 144 на распредвал впускных клапанов и проверить регулировку фаз газораспределения.
Указание:
Фазы газораспределения отрегулированы правильно, если приспособление 2 249 144 прилегает к головке блока цилиндров по всей плоскости.
Для проверки фаз газораспределения винты (1) не понадобятся.

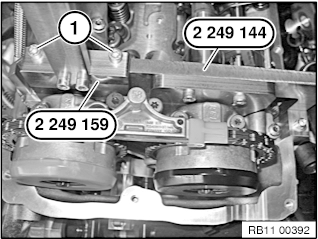

Установить приспособление 2 249 159 на распредвал выпускных клапанов и проверить регулировку фаз газораспределения.
Указание:
Фазы газораспределения отрегулированы правильно, если приспособление 2 249 159 прилегает к головке блока цилиндров по всей плоскости.
Для проверки фаз газораспределения винты (1) не понадобятся.
При необходимости отрегулировать фазы газораспределения с левой стороны.
|
Снять все специальные приспособления. Собрать двигатель. |
