Регулировка фаз газораспределения M57TU



	Необходимые приспособления: 00 9 120 11 2 300 11 6 321 11 6 322 11 6 480
	Необходимые подготовительные операции: Снять вакуумный насос. Снять крышку головки блока цилиндров.

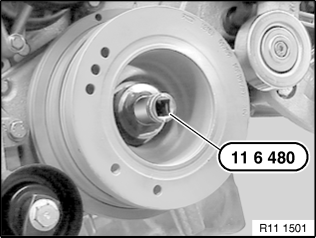

Заблокировать коленчатый вал приспособлением 11 6 480 в положении поршня первого цилиндра в ВМТ конца такта сжатия.

Предупреждение!
Не допускать проворачивания коленвала двигателя в обратную сторону.

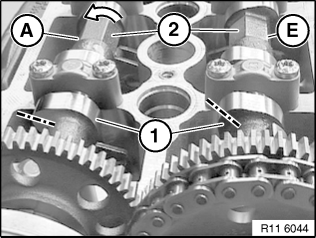

У распредвалов выпускных (A) и впускных (E) клапанов вершины кулачков (1) должны указывать право, если смотреть в направлении движения.

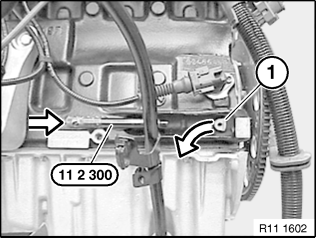

Заблокировать коленчатый вал в ВМТ с помощью приспособления 11 2 300.
На рисунке показан M57.

Предупреждение!
Не допускать проворачивания двигателя в обратную сторону.
Перед пуском двигателя нужно удалить приспособление 11 2 300.

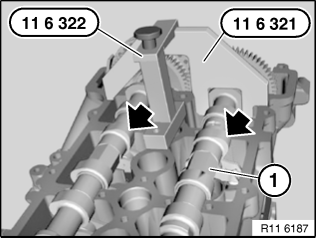

Надеть приспособление 11 6 321 на распределительный вал впускных клапанов и зафиксировать с помощью приспособления 11 6 322  (1).


При выворачивании болтов крепления распределительных валов удерживать распределительные валы ключом за шестигранник.

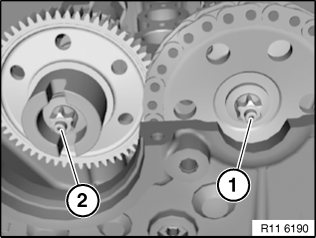

Ослабить болты (1) и (2).

Примечание:
Болты (1) и (2) должны быть ввернуты плотно, но не затянуты, звездочки остаются подвижными относительно распредвалов.


Зафиксировать приспособления 11 6 321 и 11 6 322.

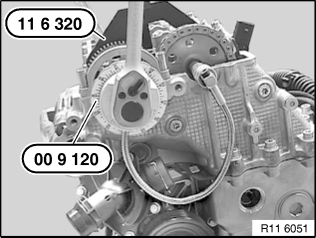

Затянуть болт крепления звездочки распредвала впускных клапанов с помощью приспособления 00 9 120.

Примечание:
При затяжке болтов крепления следует удерживать распределительные валы от проворачивания за шестигранники.

Порядок затяжки 11 31 4AZ.


Зафиксировать приспособления 11 6 321 и 11 6 322.

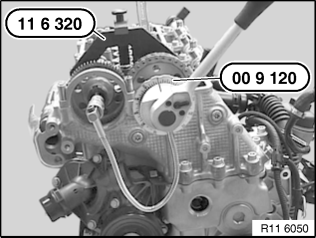

Затянуть болт крепления шестерни распредвала выпускных клапанов с помощью приспособления 00 9 120.

Примечание:
При затяжке болтов крепления следует удерживать распределительные валы от проворачивания за шестигранники.

Порядок затяжки 11 31 4AZ.


Провернуть двигатель с помощью приспособления 11 6 480 дважды в направлении вращения, пока первый цилиндр не встанет снова в положение ВМТ конца такта сжатия.

Еще раз проверить фазы газораспределения.

Предупреждение!
Не допускать проворачивания двигателя в обратную сторону.


Зафиксировать приспособления 11 6 321 и 11 6 322 на распредвале впускных клапанов.

Примечание:
Приспособление 11 6 321 должно без зазора прилегать к головке блока цилиндров.

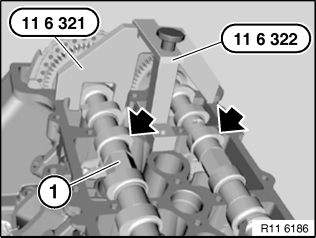

Зафиксировать приспособления 11 6 321 и 11 6 322 на распредвале выпускных клапанов.

Примечание:
Приспособление 11 6 321 должно без зазора прилегать к головке блока цилиндров.



Снять все приспособления. Собрать двигатель.
