Регулировка фаз газораспределения левой головки блока цилиндров N63O1 (TU)



	Необходимые приспособления: 2 249 117 2 249 144 2 249 159 11 9 190 11 8 570 11 4 350 00 9 120
	Цилиндры 5-8: Необходимые подготовительные операции: Снять левую крышку ГРМ. Проверить фазы газораспределения левых распредвалов.

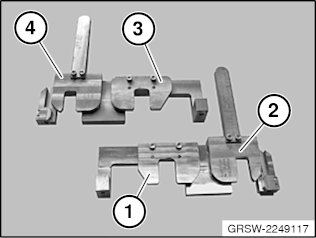

Приготовить комплект приспособлений  2 249 117 для фиксации распределительных валов.


Установить специальное приспособление 2 249 144 на распредвал впускных клапанов.

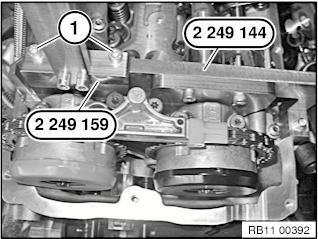

Установить распределительный вал выпускных клапанов с помощью специального приспособления 2 249 159 и зафиксировать на специальном приспособлении 2 249 144.


Внимание!
Установить специальное приспособление 2 249 117 .

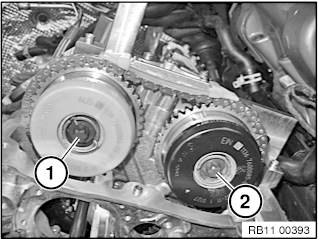

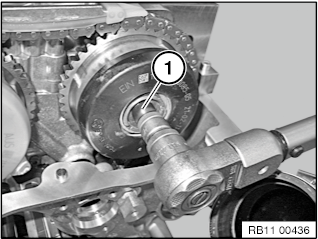

Вывернуть центральные болты (1 и 2) исполнительных узлов стороны выпуска и стороны впуска.

При установке:
Заменить центральные болты после выворачивания.


При установке:

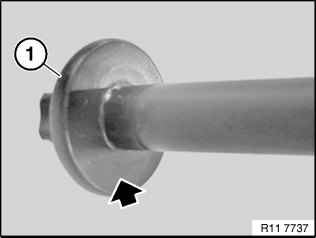

Смазать опорную поверхность нового центрального болта (1) медесодержащей пастой 4.4.


Затянуть центральный болт (1 и 2).

Внимание!
Отвернуть центральные болты (1 и 2) не более чем на 40°.


Внимание!

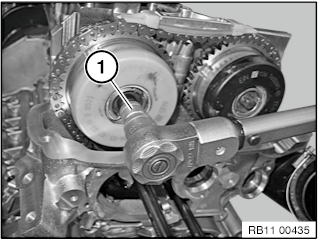

Провернуть двигатель за центральный болт на 8° назад.

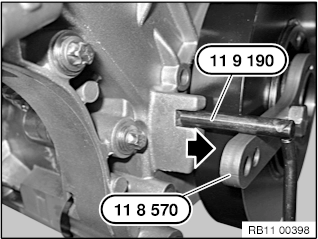

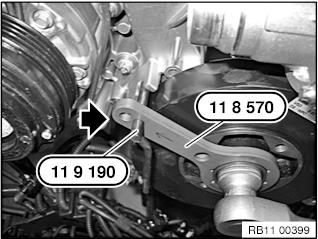

Установить двигатель с помощью специального приспособления 11 9 190 , как показано на рисунке, перед специальным приспособлением 11 8 570.


При установке:
Затягивание центрального болта (1) начинать с распредвала впускных клапанов.

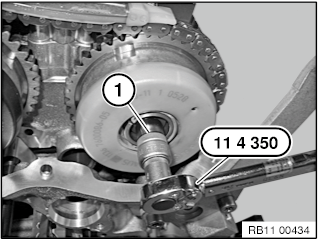

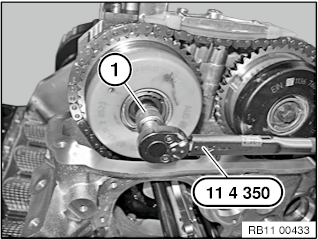

Затянуть центральный болт (1) распредвала впускных клапанов с помощью специального приспособления 11 4 350.
Момент затяжки 5 Нм.


Затянуть центральный болт (1) распредвала выпускных клапанов с помощью специального приспособления 11 4 350.
Момент затяжки 5 Нм.


Снять приспособление 11 9 190.


Поворачивать двигатель за центральный болт до тех пор, пока специальное приспособление 11 9 190 не установится в крышке ГРМ.

Теперь двигатель находится в положении коленвала 150° до ВМТ конца такта сжатия цилиндра 1.


При установке:
Затягивание центрального болта (1) начинать с распредвала впускных клапанов.

Затянуть центральный болт (1) распредвала впускных клапанов с предписанным моментом затяжки.
Момент затяжки 30 Нм.


Затянуть центральный болт (1) распредвала выпускных клапанов с предписанным моментом затяжки.
Момент затяжки 30 Нм.

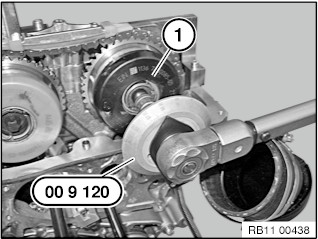

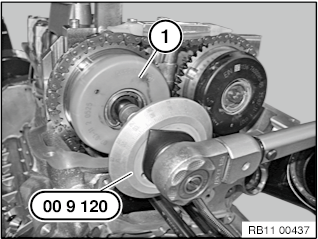

Закрепить центральный болт (1) распредвала впускных клапанов с помощью специального приспособления 00 9 120.
Затяжка на заданный угол 90°.


Закрепить центральный болт (1) распредвала выпускных клапанов с помощью специального приспособления 00 9 120.
Затяжка на заданный угол 90°.

Проверить фазы газораспределения:
Снять специальное приспособление 2 249 117.


Снять приспособления  11 9 190 и 11 8 570 .

Провернуть коленвал за центральный болт в направлении вращения на два оборота до повторной установки поршня в положение 150° перед ВМТ конца такта сжатия 1-го цилиндра.

Зафиксировать демпфер крутильных колебаний с помощью специального приспособления 11 8 570 и   11 9 190 в положении 150° перед ВМТ конца такта сжатия 1-го цилиндра.

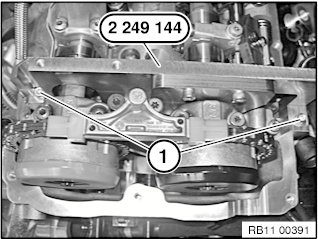

Установить приспособление 2 249 144 на распредвал впускных клапанов и проверить регулировку фаз газораспределения.

Указание:
Фазы газораспределения отрегулированы правильно, если приспособление 2 249 144 прилегает к головке блока цилиндров по всей плоскости.


Установить приспособление 2 249 159 на распредвал выпускных клапанов и проверить регулировку фаз газораспределения.

Указание:
Фазы газораспределения отрегулированы правильно, если специальное приспособление 2 249 159 прилегает к специальному приспособлению 2 249 144 по всей плоскости.



Снять все специальные приспособления. Собрать двигатель.
