Проверка фаз газораспределения левой головки блока цилиндров N74



	Необходимые приспособления: 00 9 250 11 8 570 11 9 190 11 9 893 11 9 900
	Внимание! Фазы газораспределения можно проверять только с помощью приспособления 11 9 900 . Проверка фаз газораспределения без приспособления 11 9 900 может вести к ошибке оценки фаз газораспределения.
	Цилиндры 7-12: Необходимые подготовительные операции: Снять крышку левой головки блока цилиндров. Снять кожух вентилятора в сборе с электровентилятором. Снять шкив кондиционера. Снять левый натяжитель цепи.

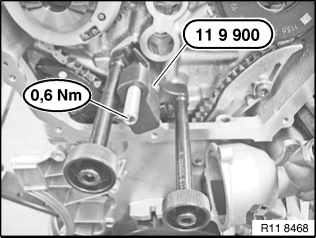

Установить приспособление 11 9 900 на место натяжителя цепи.
Предварительно затянуть винт с внутренним шестигранником с помощью приспособления 00 9 250 с моментом 0,6 Нм.



Внимание! При нормальной остановке двигателя исполнительные узлы стороны впуска и стороны выпуска блокируются в исходном положении. В отдельных случаях это исходное положение может быть не достигнуто и распредвал поворачивается в диапазоне регулировки исполнительного узла. Для исключения неправильной регулировки фаз газораспределения нужно проверить блокировку исполнительного узла и при необходимости заблокировать, поворачивая распределительные валы.

Проверить блокировку исполнительных узлов стороны впуска и выпуска в исходном положении:
Взяться за шестигранник (2) распредвалов и осторожно попробовать провернуть распределительные валы гаечным ключом (1) против направления вращения.
Исполнительные узлы стороны впуска и стороны выпуска заблокированы в исходном положении, если распределительные валы механически связаны с исполнительными узлами.



Внимание! Если исполнительный узел стороны впуска или стороны выпуска ”не” блокируется, как описано, это значит, что исполнительный узел неисправен, и его нужно заменить.

Указание:

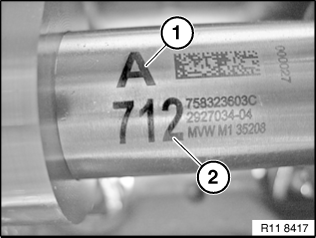

Если распредвалы находятся в ВМТ конца такта сжатия цилиндра 1, можно прочитать маркировку сверху на распредвале выпускных клапанов (1 и 2).

A = Распредвал выпускных клапанов.
712 = цилиндры 7-12.

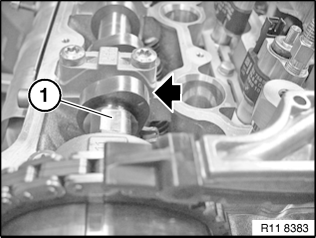

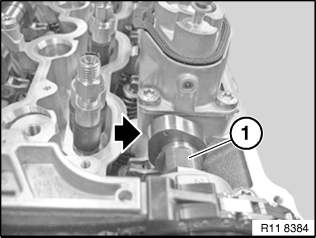

В ВМТ конца такта сжатия цилиндра 1 кулачки распредвала выпускных клапанов (1) первого цилиндра расположены наклонно внутрь (см. стрелку).


Указание:

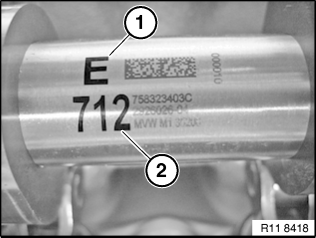

Если распредвалы находятся в ВМТ конца такта сжатия цилиндра 1, можно прочитать маркировку сверху на распредвале впускных клапанов (1 и 2).

E = Распредвал впускных клапанов.
712 = цилиндры 7-12.


В ВМТ конца такта сжатия цилиндра 1 кулачки распредвала впускных клапанов (1) первого цилиндра расположены наклонно внутрь (см. стрелку).

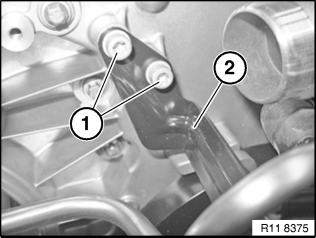

Вывернуть винты (1).
Отложить в сторону держатель дополнительного водяного насоса.

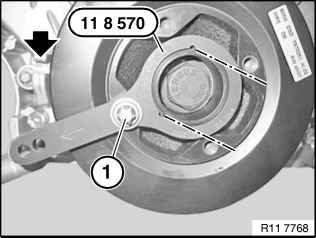

Установить приспособление 11 8 570 на демпфер крутильных колебаний лыской у отметки верхней мертвой точки.
Закрепить приспособление 11 8 570 болтом (1).


Проворачивать коленвал двигателя за центральный болт в направлении вращения.

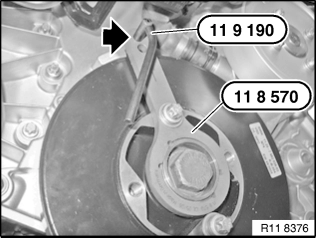

Вставить демпфер крутильных колебаний в верхнее отверстие с помощью приспособления 11 8 570 и 11 9 190.

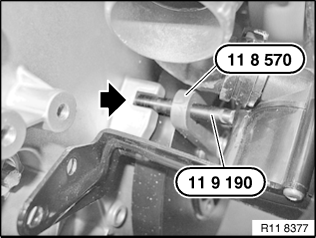

Коленчатый вал расположен правильно, когда специальное приспособление 11 8 570 с 11 9 190 зафиксировано в пазу (см. стрелку).
Заблокировать коленвал в ВМТ конца такта сжатия цилиндра 1.

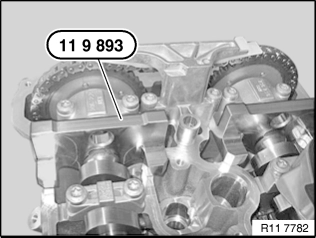

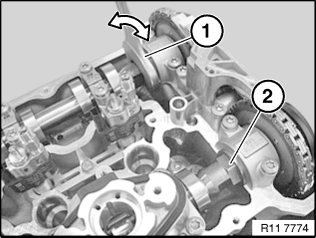

Установить приспособление 11 9 893 на распредвал впускных клапанов и проверить регулировку фаз газораспределения.

Указание:
Фазы газораспределения отрегулированы правильно, если приспособление 11 9 893 прилегает к головке блока цилиндров по всей плоскости.

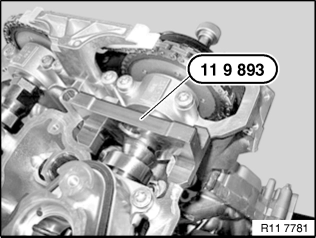

Установить приспособление 11 9 893 на распредвал выпускных клапанов и проверить регулировку фаз газораспределения.

Указание:
Фазы газораспределения отрегулированы правильно, если приспособление  11 9 893 прилегает к головке блока цилиндров по всей плоскости.

При необходимости отрегулировать фазы газораспределения с левой стороны.



Снять все специальные приспособления. Собрать двигатель.
