Регулировка фаз газораспределения левой головки блока цилиндров N74



	Необходимые приспособления: 00 9 120 11 8 570 11 9 190 11 9 890 11 9 891 11 9 892 11 9 893 11 9 895
	Внимание! Отворачивать центральные болты исполнительных узлов только с помощью приспособления 11 9 890. Опасность повреждения управляющего привода. Если приспособление 11 9 890 не устанавливается, нужно при отворачивании центрального болта удерживать соответствующий распределительный вал за шестигранник.
	Цилиндры 7-12: Необходимые подготовительные операции: Снять левую крышку ГРМ. Проверить фазы газораспределения левых распредвалов.

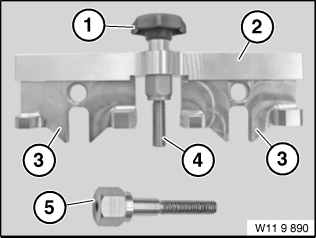

Приготовить комплект приспособлений  11 9 890 для фиксации распределительных валов.

Примечание:
Приспособление  11 9 891 винт с накатанной головкой.
Приспособление  11 9 892 прижимная планка.
Приспособление  11 9 893 калибр-скоба для распредвалов впускных и выпускных клапанов.
Приспособление  11 9 895 распорка.


Внимание!
Если приспособление 11 9 890 не устанавливается, нужно при отворачивании центрального болта удерживать соответствующий распределительный вал за шестигранник.

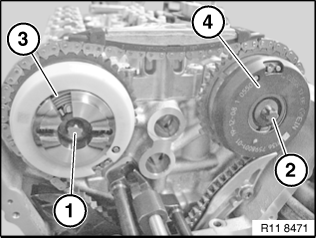

Вывернуть центральные болты (1 и 2) исполнительных узлов стороны впуска и стороны выпуска.

При установке:
Заменить центральные болты после выворачивания.

На рисунке изображены цилиндры 1-6.


При установке:

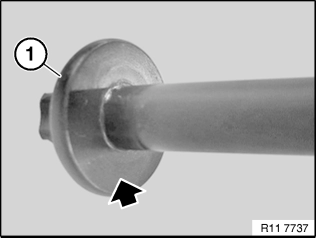

Смазать опорную поверхность нового центрального болта (1) медьсодержащей пастой.


Внимание!
Электромагнитные клапаны исполнительных узлов Vanos должны быть сняты.

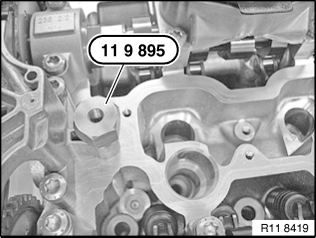

Ввернуть приспособление 11 9 895 в головку блока цилиндров.

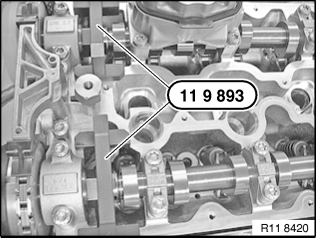

Надеть приспособление  11 9 893 на распредвал впускных клапанов и распредвал выпускных клапанов.
Приспособление  11 9 893 должно без зазоров прилегать к головке блока цилиндров, при необходимости провернуть распределительные валы за шестигранник.

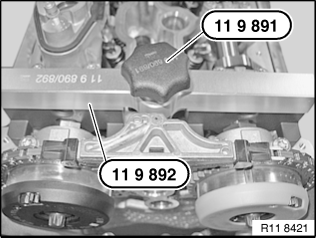

Надеть специальное приспособление 11 9 892 на специальное приспособление 11 9 893.
С помощью приспособления 11 9 891 фиксируются оба приспособления 11 9 893.

Примечание:
Вручную затянуть приспособление 11 9 891 .

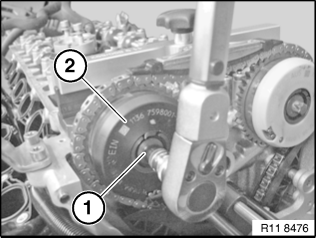

Затянуть центральный болт (1) исполнительного узла стороны впуска (2).

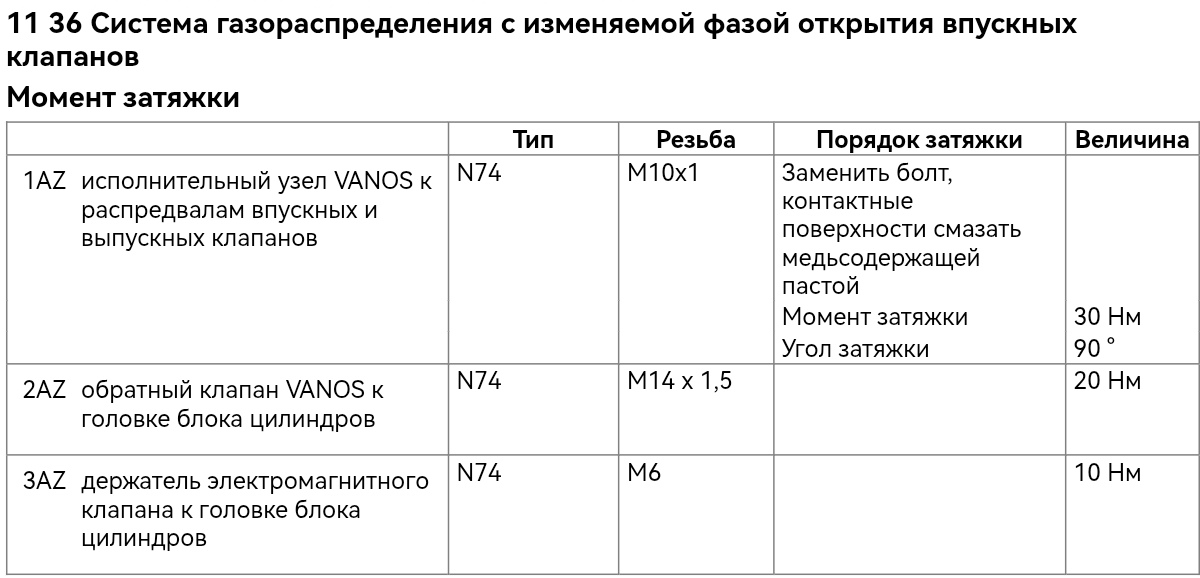

Момент затяжки: 11 36 1AZ.

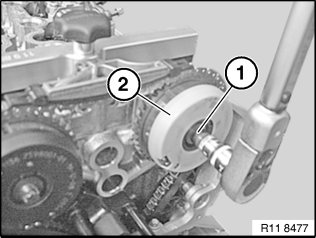

Затянуть центральный болт (1) исполнительного узла стороны выпуска (2).
Момент затяжки: 11 36 1AZ.

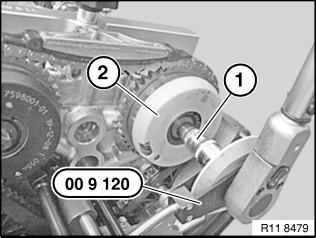

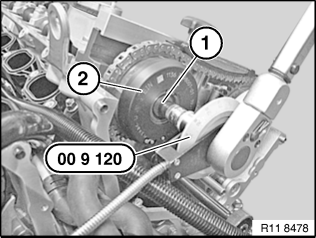

Затянуть центральный болт (1) исполнительного узла стороны впуска (2) приспособлением 00 9 120.
Момент затяжки: 11 36 1AZ.


Затянуть центральный болт (1) исполнительного узла стороны выпуска (2) приспособлением 00 9 120.
Момент затяжки: 11 36 1AZ.

Снять приспособление 11 9 890.

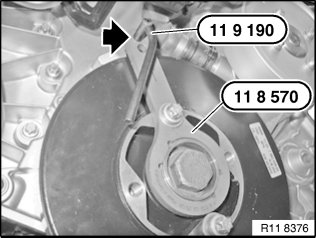

Снять приспособления 11 9 190 и 11 8 570.
Снова дважды провернуть коленвал за центральный болт в направлении вращения до положения ВМТ конца такта сжатия 1-го цилиндра.
Зафиксировать демпфер крутильных колебаний с помощью приспособления 11 9 190 в положении ВМТ конца такта сжатия цилиндра 1.

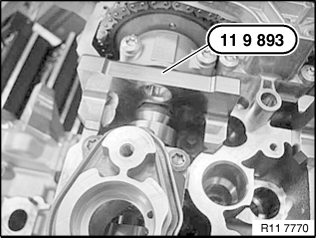

Установить приспособление 11 9 893 на распредвал впускных клапанов и проверить регулировку фаз газораспределения.

Примечание:
Фазы газораспределения отрегулированы правильно, если приспособление 11 9 893 прилегает к головке блока цилиндров по всей плоскости.

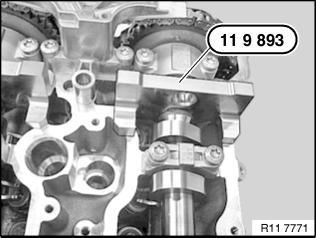

Установить приспособление 11 9 893 на распредвал впускных клапанов и проверить регулировку фаз газораспределения.

Примечание:
Фазы газораспределения отрегулированы правильно, если приспособление 11 9 893 прилегает к головке блока цилиндров по всей плоскости.



Снять все приспособления. Собрать двигатель.
