Необходимые приспособления:
|
|
Необходимые подготовительные операции:
|

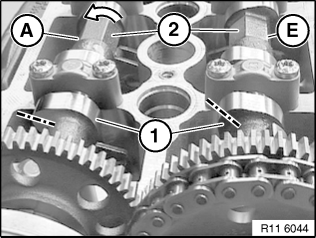

Провернуть коленвал двигателя за центральный болт.
У обоих валов вершины кулачков (1) 1-го цилиндра должны указывать вправо, если смотреть в направлении движения.
См. рисунок M57TU.
Снять защитный кожух в направлении, указанном стрелкой.
При установке:
Установить защитный кожух обратно, слегка смазав.

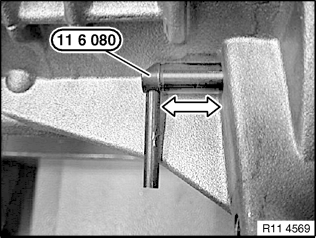

Заблокировать коленчатый вал в ВМТ с помощью приспособления 11 6 080.
Предупреждение!
Не допускать проворачивания двигателя в обратную сторону.
Перед пуском двигателя нужно удалить приспособление 11 6 080.

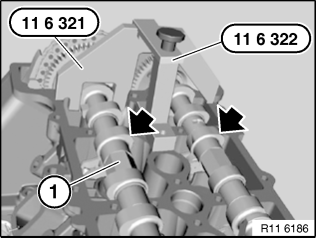

Установить приспособление 11 6 321 на распредвал (1) впускных клапанов.
Примечание:
Приспособление 11 6 321 должно без зазора прилегать к головке блока цилиндров.
Для лучшей наглядности на иллюстрации этого этапа работы не показан вакуумный насос.

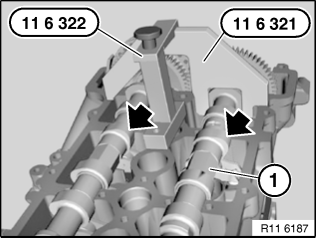

Установить приспособление 11 6 321 на распредвал (1) выпускных клапанов.
Примечание:
Приспособление 11 6 321 должно без зазора прилегать к головке блока цилиндров.
При необходимости отрегулировать фазы газораспределения.
|
Собрать двигатель. |
