Необходимые приспособления:
|
|
Необходимые подготовительные операции:
|

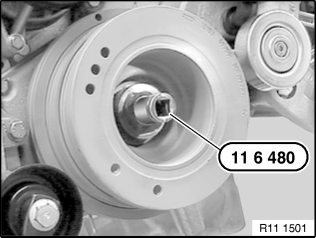

Провернуть двигатель спереди за демпфер крутильных колебаний с помощью приспособления 11 6 480 в направлении вращения до положения поршня первого цилиндра в ВМТ конца такта сжатия.
Примечание:
На рисунке показан M57.

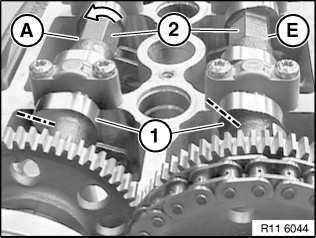

У обоих валов вершины кулачков (1) 1-го цилиндра должны указывать вправо, если смотреть в направлении движения.

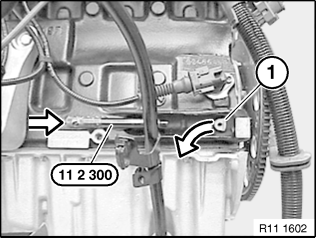

Вынуть заглушку (1) из отверстия для фиксации коленвала.
Заблокировать коленчатый вал в ВМТ с помощью приспособления 11 2 300.
Предупреждение!
Не допускать проворачивания двигателя в обратную сторону.
Перед пуском двигателя нужно удалить приспособление 11 2 300.

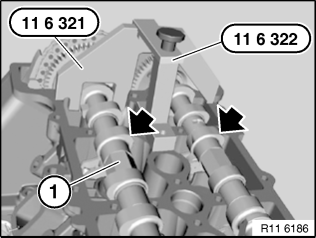

Установить приспособление 11 6 321 на распределительный вал (1) впускных клапанов.
Примечание:
Приспособление 11 6 321 должно без зазора прилегать к головке блока цилиндров.
Для лучшей наглядности на иллюстрации этого этапа работы не показан вакуумный насос.

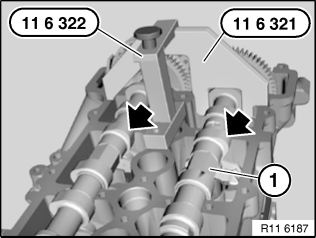

Установить приспособление 11 6 321 на распределительный вал (1) выпускных клапанов.
Примечание:
Приспособление 11 6 321 должно без зазора прилегать к головке блока цилиндров.
При необходимости отрегулировать фазы газораспределения.
