Необходимые приспособления:
|
|
Необходимые подготовительные операции:
|
Заблокировать коленчатый вал с помощью приспособления 11 6 480 в положении поршня 1-го цилиндра в ВМТ конца такта сжатия.
Внимание!
Не проворачивать двигатель против направления вращения.
Снять защитный колпачок с крышки распределительного механизма.

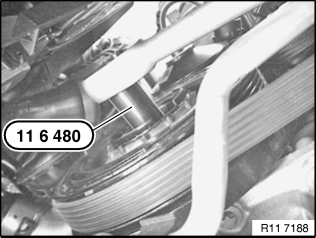

Провернуть двигатель с помощью приспособления 11 6 480 за центральный болт.

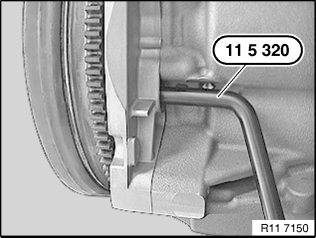

Заблокировать коленчатый вал при помощи специального приспособления 11 5 320 в положении поршня цилиндра 1 в верхней мертвой точке конца такта сжатия.

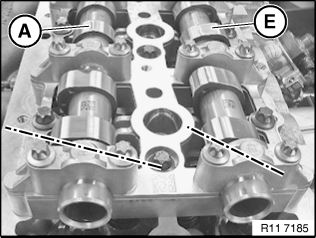

Кулачки распредвала (E) впускных клапанов 1-го цилиндра должны быть обращены под углом вверх.
Кулачки распредвала (A) выпускных клапанов 1-го цилиндра должны быть обращены под углом влево наружу.

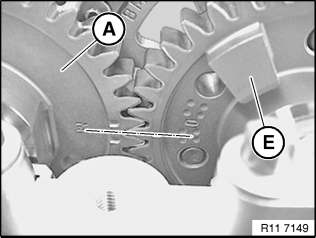

Маркировка на приводной шестерне респределительного вала стороны выпуска (A) должна совпадать с маркировкой на приводной шестерне респределительного вала впускных клапанов (Е).
Указание:
См. рисунок.

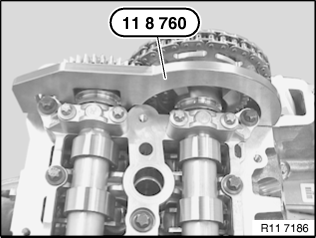

Установить приспособление 11 8 760 на распредвал выпускных клапанов.
Указание:
Приспособление 11 8 760 должно без зазора прилегать к головке блока цилиндров.
При необходимости отрегулировать фазы газораспределения.
|
Собрать двигатель. Внимание! Снять специальное приспособление 11 5 320 перед началом эксплуатации двигателя. |
