Проверка фаз газораспределения правой головки блока цилиндров N63



	Необходимые приспособления: 00 9 250 11 8 570 11 9 190 11 9 893 11 9 900
	Предупреждение! Фазы газораспределения можно проверять только с помощью приспособления 11 9 900 . Проверка фаз газораспределения без приспособления 11 9 900 может вести к ошибке оценки фаз газораспределения.
	Цилиндры 1-4: Необходимые подготовительные операции: Снять крышку правой головки блока цилиндров. Снять кожух вентилятора в сборе с электровентилятором. Снять шкив кондиционера. Снять правый натяжитель цепи.

Установить приспособление 11 9 900 на место натяжителя цепи.

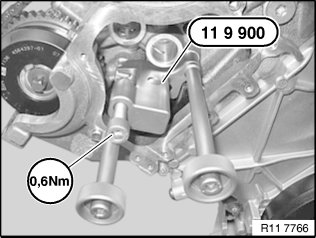

Предварительно затянуть винт с внутренним шестигранником с помощью приспособления 00 9 250 с моментом 0,6 Нм.


Примечание:

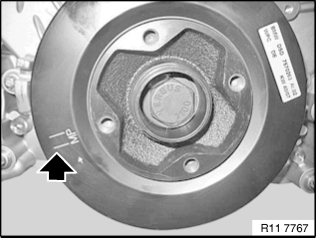

Маркировка (MP= положение установки) важна для установки приспособления 11 8 570.

MP = 150° перед ВМТ конца такта сжатия 1-го цилиндра.

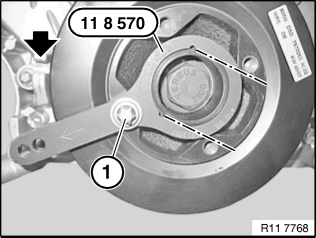

Установить приспособление 11 8 570 за лыски на демпфере так, чтобы его можно было закрепить болтом (1) с учетом (MP) маркировки.

Примечание:
Канавку для фиксации на блок-картере см. стрелку.


Провернуть коленвал двигателя за центральный болт.

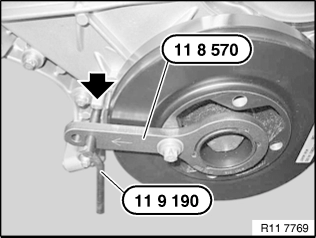

Зафиксировать демпфер крутильных колебаний с помощью приспособлений 11 8 570 и 11 9 190 в положении 150° перед ВМТ конца такта сжатия 1-го цилиндра.

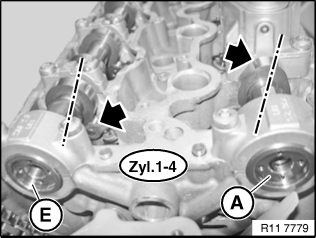

В положении 150° перед ВМТ конца такта сжатия 1-го цилиндра кулачки распредвала (A) выпускных клапанов 1-го цилиндра расположены наклонно влево.
Кулачки распредвала впускных клапанов (E) расположены наклонно вниз.

Примечание:
Для большей наглядности изображение дано без исполнительных узлов стороны впуска и стороны выпуска.



Предупреждение! При нормальной остановке двигателя исполнительные узлы стороны впуска и стороны выпуска блокируются в исходном положении. В отдельных случаях это исходное положение может быть не достигнуто и распредвал поворачивается в диапазоне регулировки исполнительного узла. Для исключения неправильной регулировки фаз газораспределения нужно проверить блокировку исполнительного узла и при необходимости заблокировать, поворачивая распределительные валы.

Проверить блокировку исполнительных узлов стороны впуска и выпуска в исходном положении:

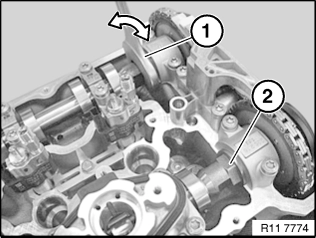

Взяться за шестигранник (2) распредвалов и осторожно попробовать провернуть распределительные валы гаечным ключом (1) против направления вращения.
Исполнительные узлы стороны впуска и стороны выпуска заблокированы в исходном положении, если распределительные валы механически связаны с исполнительными узлами.

Примечание:
На рисунке показаны цилиндры 5-8.



Предупреждение! Если исполнительный узел стороны впуска или стороны выпуска ”не” блокируется, как описано, это значит, что исполнительный узел неисправен, и его нужно заменить.

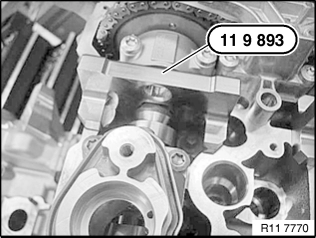

Установить приспособление 11 9 893 на распредвал выпускных клапанов и проверить регулировку фаз газораспределения.

Примечание:
Фазы газораспределения отрегулированы правильно, если приспособление 11 9 893 прилегает к головке блока цилиндров по всей плоскости.

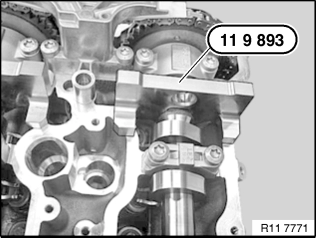

Установить приспособление 11 9 893 на распредвал впускных клапанов и проверить регулировку фаз газораспределения.

Примечание:
Фазы газораспределения отрегулированы правильно, если приспособление 11 9 893 прилегает к головке блока цилиндров по всей плоскости.

При необходимости отрегулировать фазы газораспределения с правой стороны.




Снять все приспособления. Собрать двигатель.
