Регулировка фаз газораспределения правой головки блока цилиндров N63



	Необходимые приспособления: 00 9 120 11 8 570 11 9 190 11 9 890 11 9 891 11 9 892 11 9 893 11 9 894
	Предупреждение! Отворачивать центральные болты исполнительных узлов только с помощью приспособления 11 9 890. Опасность повреждения управляющего привода. Если приспособление 11 9 890 не устанавливается, нужно при отворачивании центрального болта удерживать соответствующий распределительный вал за шестигранник.
	Цилиндры 1-4: Необходимые подготовительные операции: Снять правую крышку ГРМ. Проверить фазы газораспределения правых распределительных валов.

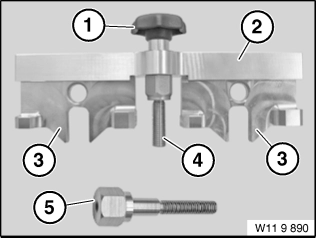

Приготовить комплект приспособлений  11 9 890 для фиксации распределительных валов.

Примечание:
Приспособление  11 9 891 винт с накатанной головкой.
Приспособление  11 9 892 прижимная планка.
Приспособление  11 9 893 калибр-скоба для распредвалов впускных и выпускных клапанов.
Приспособление  11 9 894 распорка.


Предупреждение!
Если приспособление 11 9 890 не устанавливается, нужно при отворачивании центрального болта удерживать соответствующий распределительный вал за шестигранник.

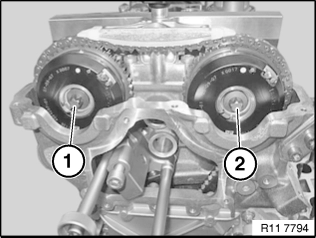

Вывернуть центральные болты (1 и 2) исполнительных узлов стороны впуска и стороны выпуска.При установке:
Заменить центральные болты после выворачивания.


Предупреждение!

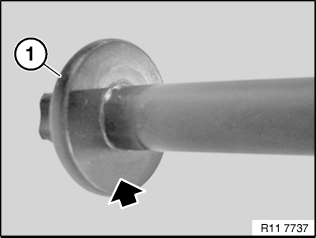

Проверить центральный бот (1) на наличие смазки на головке болта (см. стрелку).
При отсутствии смазки на головке центрального болта (1) необходимо в целях безопасности заменить исполнительный узел.

При установке:
Смазать опорную поверхность нового центрального болта (1) медесодержащей пастой.

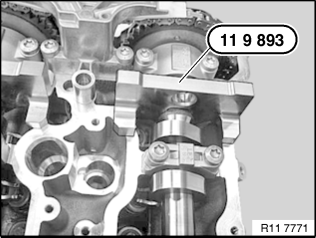

Надеть приспособление  11 9 893 на распредвал впускных клапанов и распредвал выпускных клапанов.
Приспособление  11 9 893 должно без зазоров прилегать к головке блока цилиндров, при необходимости провернуть распределительные валы за шестигранник.

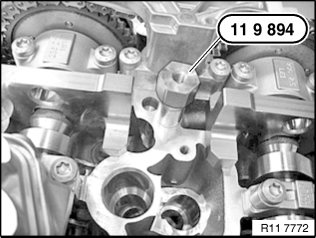

Ввернуть приспособление 11 9 894 в головку блока цилиндров.

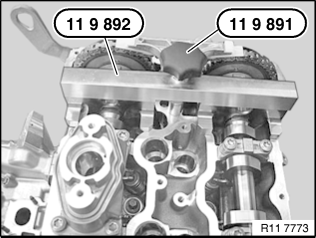

Надеть специальное приспособление 11 9 892 на специальное приспособление 11 9 893.
С помощью приспособления 11 9 891 фиксируются оба приспособления 11 9 893.

Примечание:
Вручную затянуть приспособление 11 9 891.


Затянуть правый центральный болт исполнительного узла (1) стороны впуска с помощью приспособления 00 9 120 .
Затянуть правый центральный болт исполнительного узла (2) стороны выпуска с помощью приспособления 00 9 120 .

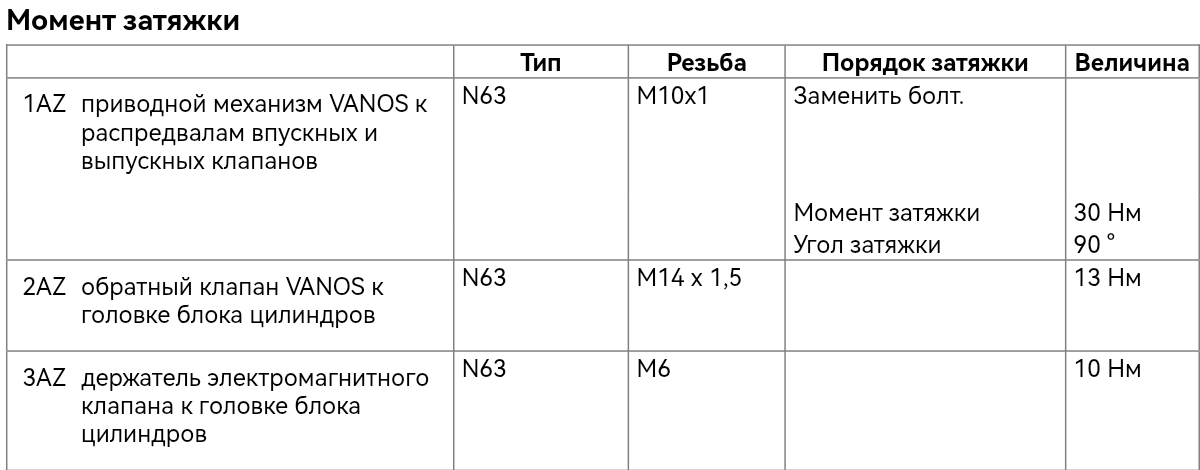

Момент затяжки: 11 36 1AZ.

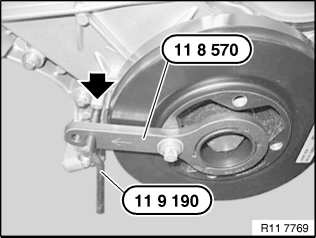

Снять приспособления  11 9 190 и 11 8 570 .
Провернуть коленвал за центральный болт в направлении вращения на два оборота до повторной установки поршня в положение 150° перед ВМТ конца такта сжатия 1-го цилиндра.
Зафиксировать демпфер крутильных колебаний с приспособлением  11 9 190 в положении 150° перед ВМТ конца такта сжатия 1-го цилиндра.

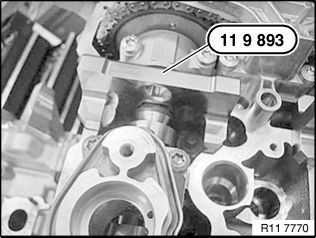

Установить приспособление 11 9 893 на распредвал выпускных клапанов и проверить регулировку фаз газораспределения.

Примечание:
Фазы газораспределения отрегулированы правильно, если приспособление 11 9 893 прилегает к головке блока цилиндров по всей плоскости.


Установить приспособление 11 9 893 на распредвал впускных клапанов и проверить регулировку фаз газораспределения.

Примечание:
Фазы газораспределения отрегулированы правильно, если приспособление 11 9 893 прилегает к головке блока цилиндров по всей плоскости.




Снять все приспособления. Собрать двигатель.
