Необходимые приспособления:
|
|
Внимание! Фазы газораспределения можно проверять только с помощью приспособления 2 249 162 . Проверка фаз газораспределения без приспособления 2 249 162 может вести к ошибке оценки фаз газораспределения. |
|
Цилиндры 1-4: Необходимые подготовительные операции:
|

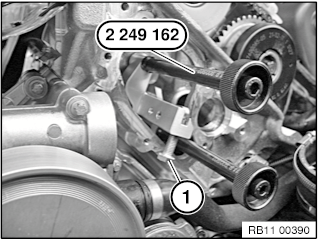

Установить приспособление 2 249 162 на место натяжителя цепи.
Предварительно затянуть винт (1) с моментом 0,6 Нм.

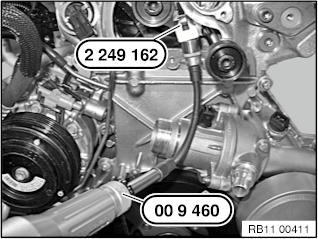

Затянуть специальное приспособление 2 249 162 с помощью специального приспособления 00 9 250 или 00 9 460 с моментом 0,6 Нм.
Указание:

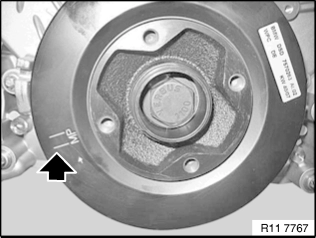

Маркировка (MP= положение установки) важна для установки приспособления 11 8 570.
MP = 150° перед ВМТ конца такта сжатия 1-го цилиндра.
Провернуть коленвал двигателя за центральный болт.

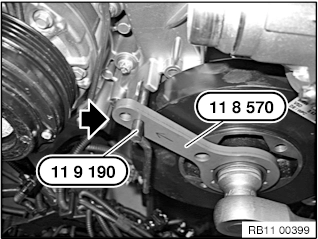

Зафиксировать демпфер крутильных колебаний с помощью приспособлений 11 8 570 и 11 9 190 в положении 150° перед ВМТ конца такта сжатия 1-го цилиндра.
|
|
Внимание! При нормальной остановке двигателя исполнительные узлы стороны впуска и стороны выпуска блокируются в исходном положении. В отдельных случаях это исходное положение может быть не достигнуто и распредвал поворачивается в диапазоне регулировки исполнительного узла. Для исключения неправильной регулировки фаз газораспределения нужно проверить блокировку исполнительного узла и при необходимости заблокировать, поворачивая распределительные валы. |
Проверить блокировку исполнительных узлов стороны впуска в исходном положении:

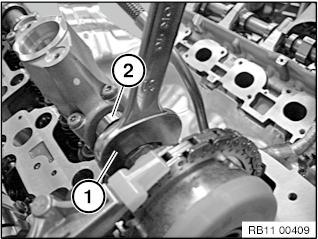

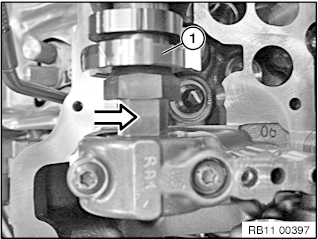

Осторожно повернуть гаечным ключом (1) за шестигранник распределительных валов (2) против направления вращения.
Исполнительные узлы стороны впуска заблокированы в исходном положении, если распределительные валы механически связаны с исполнительными узлами.
Проверить блокировку исполнительных узлов стороны выпуска в исходном положении:

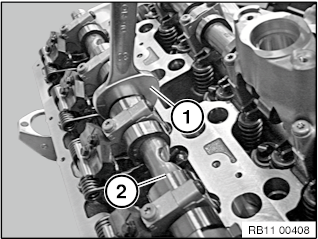

Осторожно повернуть гаечным ключом (1) за шестигранник распределительных валов (2) против направления вращения.
Исполнительные узлы стороны выпуска заблокированы в исходном положении, если распределительные валы механически связаны с исполнительными узлами.
|
|
Внимание! Все распределительные валы должны быть установлены в положение задержки. Если исполнительный узел стороны впуска или стороны выпуска ”не” блокируется, как описано, это значит, что исполнительный узел неисправен, и его нужно заменить. |
При установке:
Шлифованная поверхность распредвала обращена вверх (см. рисунок).

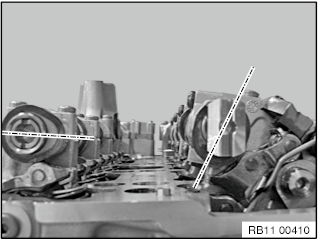

Положение распредвала выпускных клапанов на 4 цилиндре является правильным, если кулачок обращен под углом вовнутрь.
Положение распредвала впускных клапанов на 4 цилиндре является правильным, если кулачок обращен под углом вниз.
См. рис.

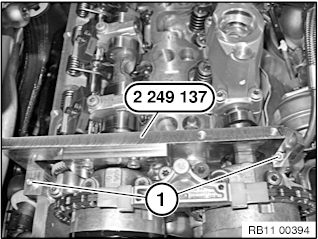

Установить приспособление 2 249 137 на распредвал впускных клапанов и проверить регулировку фаз газораспределения.
Указание:
Фазы газораспределения отрегулированы правильно, если приспособление 2 249 137 прилегает к головке блока цилиндров по всей плоскости.
Для проверки фаз газораспределения винты (1) не понадобятся.

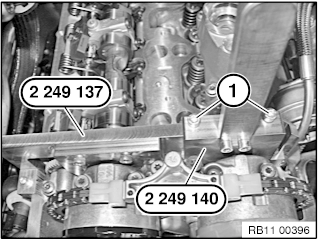

Установить приспособление 2 249 140 на распредвал выпускных клапанов и проверить регулировку фаз газораспределения.
Указание:
Фазы газораспределения отрегулированы правильно, если приспособление 2 249 140 прилегает к головке блока цилиндров по всей плоскости.
Для проверки фаз газораспределения винты (1) не понадобятся.
При необходимости отрегулировать фазы газораспределения с левой стороны.
|
Снять все специальные приспособления. Собрать двигатель. |
