Регулировка фаз газораспределения правой головки блока цилиндров N63O1 (TU)



	Необходимые приспособления: 2 249 117 2 249 137 2 249 140 11 9 190 11 8 570 11 4 350 00 9 120
	Внимание! Отворачивать центральные болты исполнительных узлов только с помощью приспособления 2 249 117 . Опасность повреждения управляющего привода.
	Цилиндры 1-4: Необходимые подготовительные операции: Снять правую крышку ГРМ. Проверить фазы газораспределения правых распределительных валов.

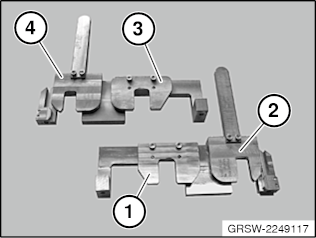

Приготовить комплект приспособлений  2 249 117 для фиксации распределительных валов.

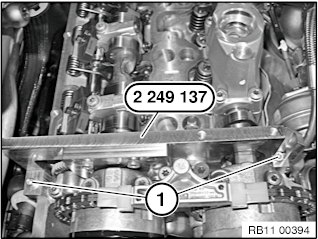

Установить специальное приспособление 2 249 137 на распредвал впускных клапанов.

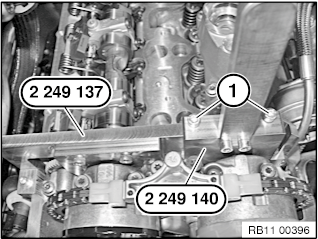

Установить распределительный вал выпускных клапанов с помощью специального приспособления 2 249 140 и зафиксировать на специальном приспособлении 2 249 137 .

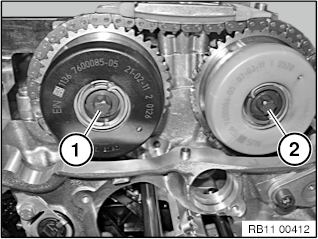

Вывернуть центральные болты (1 и 2) исполнительных узлов стороны впуска и стороны выпуска.

При установке:
Заменить центральные болты после выворачивания.


Внимание!

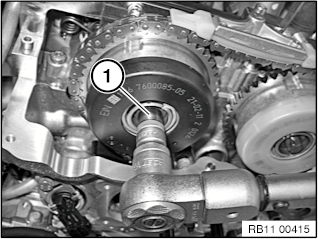

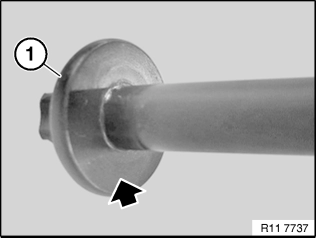

Проверить центральный бот (1) на наличие смазки на головке болта (см. стрелку).

При установке:
Смазать опорную поверхность нового центрального болта (1) медесодержащей пастой.

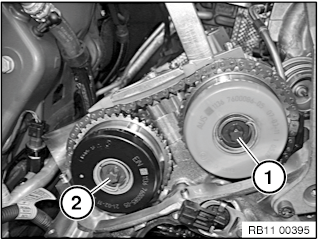

Затянуть центральные болты (1 и 2).

Внимание!
Отвернуть центральные болты (1 и 2) не более чем на 40°.


Снять специальное приспособление 11 9 190.


Внимание!
Провернуть двигатель за центральный болт на 8° назад.

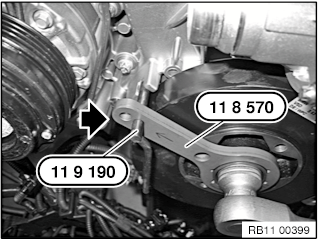

Установить двигатель с помощью специального приспособления 11 9 190 , как показано на рисунке, перед специальным приспособлением 11 8 570 .


При установке:
Последовательность затяжки начинается от распределительного вала выпускных клапанов.

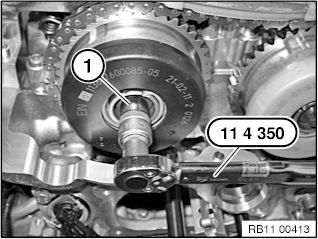

Затянуть центральный болт (1) распредвала выпускных клапанов с помощью специального приспособления 11 4 350.
Момент затяжки 5 Нм.

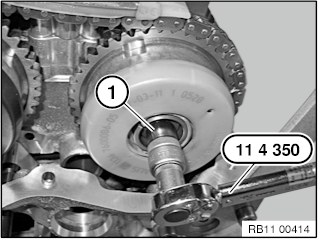

Затянуть центральный болт (1) распредвала впускных клапанов с помощью специального приспособления 11 4 350.
Момент затяжки 5 Нм.


Снять приспособление 11 9 190.

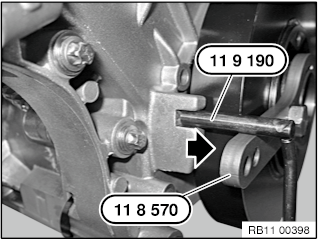

Поворачивать двигатель за центральный болт до тех пор, пока специальное приспособление 11 9 190 не установится в крышке ГРМ.

Теперь двигатель находится в положении коленвала 150° до ВМТ конца такта сжатия цилиндра 1.


При установке:
Затягивание центральных болтов начинается с распредвала выпускных клапанов.

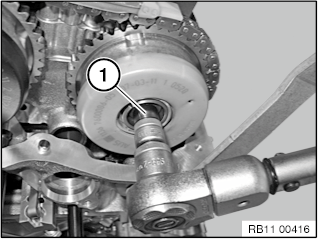

Затянуть центральный болт (1) распредвала выпускных клапанов с предписанным моментом затяжки.

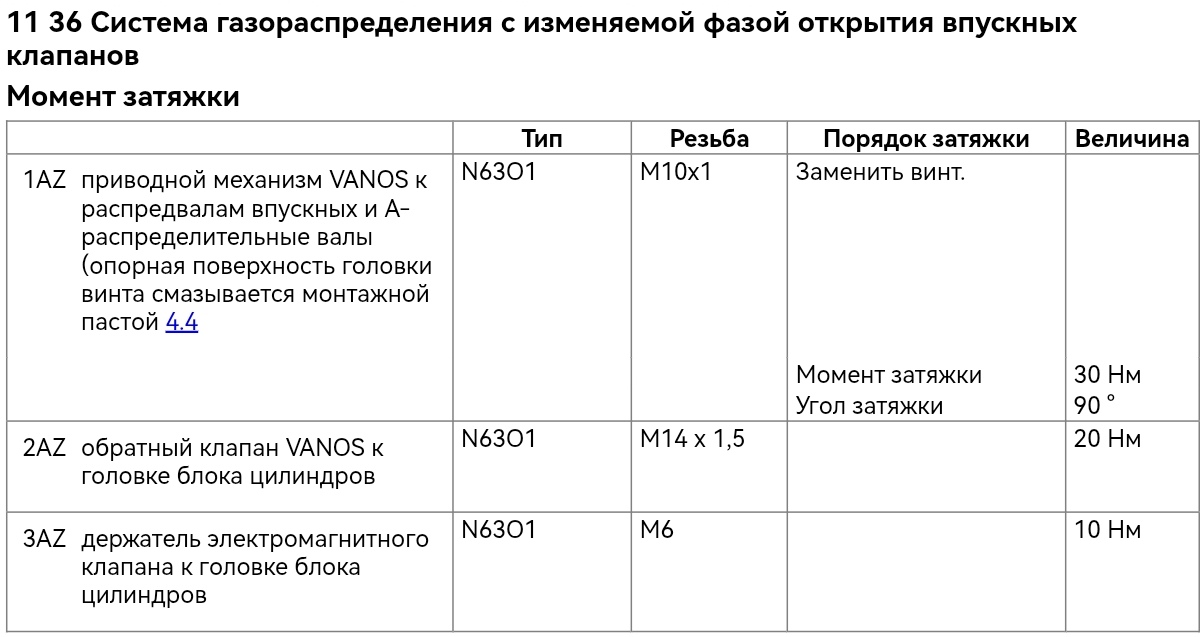

Момент затяжки 30 Нм.


Затянуть центральный болт (1) распредвала впускных клапанов с предписанным моментом затяжки.
Момент затяжки 30 Нм.

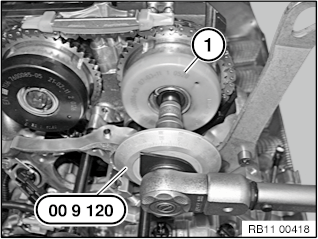

Закрепить центральный болт (1) распредвала выпускных клапанов с помощью специального приспособления 00 9 120.
Затяжка на заданный угол 90°

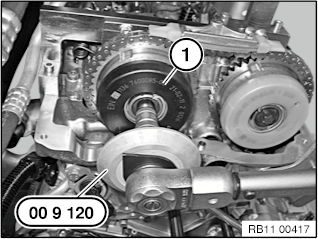

Закрепить центральный болт (1) распредвала впускных клапанов с помощью специального приспособления 00 9 120.
Затяжка на заданный угол 90°

Снять специальное приспособление 2 249 117.


Снять приспособления  11 9 190 и 11 8 570 .
Провернуть коленвал за центральный болт в направлении вращения на два оборота до повторной установки поршня в положение 150° перед ВМТ конца такта сжатия 1-го цилиндра.
Зафиксировать демпфер крутильных колебаний с помощью специального приспособления 11 8 570 и   11 9 190 в положении 150° перед ВМТ конца такта сжатия 1-го цилиндра.


Установить приспособление 2 249 137 на распредвал впускных клапанов и проверить регулировку фаз газораспределения.

Указание:
Фазы газораспределения отрегулированы правильно, если приспособление 2 249 137 прилегает к головке блока цилиндров по всей плоскости.


Установить приспособление 2 249 140 на распредвал выпускных клапанов и проверить регулировку фаз газораспределения.

Указание:
Фазы газораспределения отрегулированы правильно, если специальное приспособление 2 249 140 прилегает к специальному приспособлению 2 249 137 по всей плоскости.



Снять все специальные приспособления. Собрать двигатель.
