Проверка фаз газораспределения S65



	Необходимые приспособления: 11 0 480 11 5 320 11 9 970 11 9 971 11 9 972
	Предупреждение! Сначала проверяется ряд (2) цилиндров (5-8). Фазы газораспределения ряда (1) цилиндров (1-4) можно проверять только в положении в ВМТ. Надписи (E1 и A1) должны смотреть вниз.
	Необходимые подготовительные операции: Снять кожух вентилятора с электровентилятором. Снять крышку левой головки блока цилиндров. Снять крышку правой головки блока цилиндров. Вывернуть все свечи зажигания.

Предупреждение!
Опасность неправильной установки обоих отверстий для фиксации.

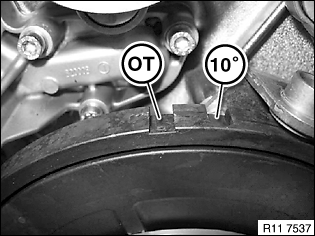

10° 10° перед ВМТ (верхней мертвой точкой)
ВМТ Верхняя мертвая точка


Предупреждение!
В положении ВМТ конца такта сжатия 1-го цилиндра можно проверять фазы газораспеределения только ряда 2 цилиндров (5-8).
Положение 10° необходимо только для регулировки фаз газораспределения.

Провернуть коленвал двигателя за центральный болт так, чтобы на демпфере показалась метка ВМТ 1-го цилиндра.

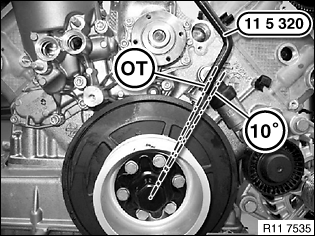

Двигатель установлен: Зафиксировать демпфер с помощью приспособления 11 0 480.
Двигатель снят: Зафиксировать демпфер с помощью приспособления 11 5 320.


Предупреждение!
Сначала проверяется ряд 2.

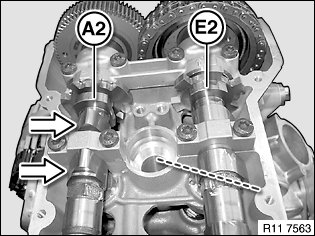

Надписи (A2 и E2) должны смотреть вверх.
Кулачки распредвала выпускных клапанов показывают вертикально вверх (см. рис.).
Кулачок распредвала впускных клапанов расположен наклонно вправо вниз (см. рис.).

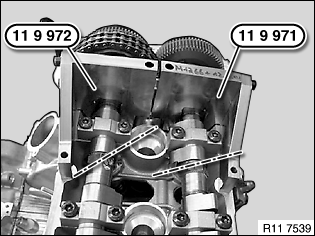

Выставить приспособление 11 9 972 на лысках распредвала (A2) выпускных клапанов.
Выставить приспособление 11 9 971 на лысках распредвала (E2) впускных клапанов.
Фазы газораспределения отрегулированы правильно, если приспособление 11 9 970 без зазора прилегает к головке блока цилиндров.

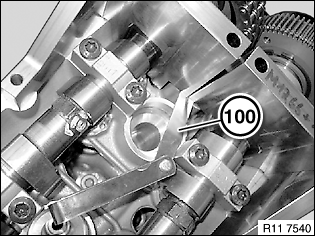

Допустимое отклонение: На неприлегающей стороне приспособления 11 9 970 допустимо максимальное расстоянием 1,0 мм.


Предупреждение!
Снять приспособления 11 9 970 и 11 5 320.
Провернуть коленчатый вал за центральный болт в направлении вращения прим. на 360°.
Фазы газораспределения ряда 1 цилиндров (1-4) можно проверять только в положении в ВМТ.

Провернуть коленвал двигателя за центральный болт так, чтобы на демпфере показалась метка ВМТ 1-го цилиндра.
Двигатель установлен: Зафиксировать демпфер с помощью приспособления 11 0 480.
Двигатель снят: Зафиксировать демпфер с помощью приспособления 11 5 320.


Предупреждение!
Положение распредвала в ВМТ
Надписи (E1 и A1) смотрят вниз.

Кулачок 1-го цилиндра распредвала впускных клапанов расположен наклонно вправо вниз (см. рис.).
Кулачок 1-го цилиндра распредвала выпускных клапанов расположен наклонно вправо вниз (см. рис.).

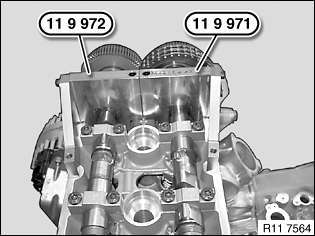

Выставить приспособление 11 9 971 на лысках распредвала (E1) впускных клапанов.
Выставить приспособление 11 9 972 на лысках распредвала (A1) выпускных клапанов.


Фазы газораспределения отрегулированы правильно, если приспособление 11 9 970 без зазора прилегает к головке блока цилиндров.
Допустимое отклонение: На неприлегающей стороне приспособления 11 9 970 допустимо максимальное расстоянием 1,0 мм.
Отрегулировать фазы газораспределения.



Снять все приспособления. Собрать двигатель (в обратной последовательности).
