Регулировка фаз газораспределения B42, B48



	Необходимые приспособления: 2 288 380 0 496 855 2 450 487 2 358 122 11 6 480
	Внимание! Опасность повреждения двигателя! Строго соблюдать указания по проверке и регулировке фаз газораспределения! Если коленвал зафиксирован правильно, двигатель на демпфере крутильных колебаний не вращается ни вперед, ни назад!
	Необходимые подготовительные работы: Проверить фазы газораспределения. Снять катализатор.

Автомобили с МКПП:
Размер (x) = 56 мм.
Вставить приспособление 2 288 380 до размера (X) в отверстие для фиксации.


Автомобили с МКПП:

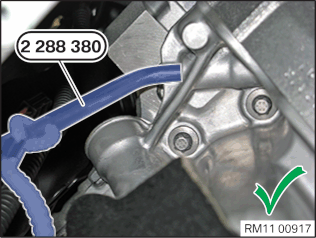

Приспособление 2 288 380 установлено правильно.
Поршень первого цилиндра в двигателе находится в ВМТ.


Автомобили с МКПП:

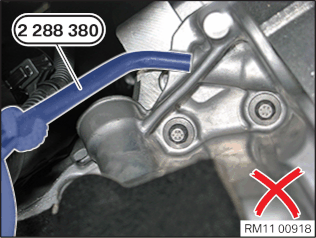

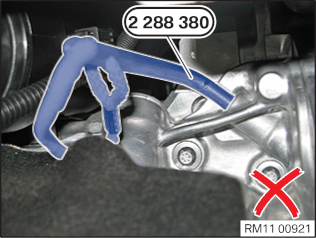

Приспособление 2 288 380 установлено неправильно.
ВМТ для поршня первого цилиндра не достигнута.


Автомобили с АКПП
Размер (Y) = 66 мм.
Вставить приспособление 2 288 380 до размера (Y) в отверстие для фиксации.


Автомобили с АКПП

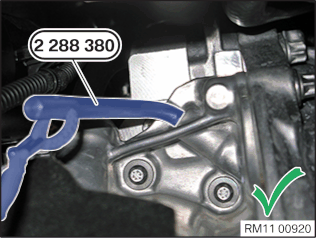

Приспособление 2 288 380 установлено правильно.
Поршень первого цилиндра в двигателе находится в ВМТ.


Автомобили с АКПП
Приспособление 2 288 380 установлено неправильно.
ВМТ для поршня первого цилиндра не достигнута.


Ослабить натяжное устройство цепи (1).

Внимание!

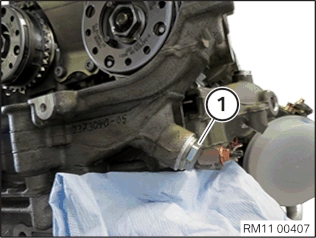

Держать наготове ветошь для обтирки. После выворачивания резьбового соединения вытекает небольшое количество моторного масла.

Указание по установке:
Должен быть установлен новый натяжитель цепи и уплотнительное кольцо.


Вариант 1

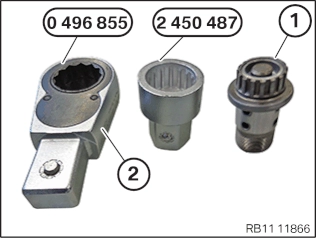

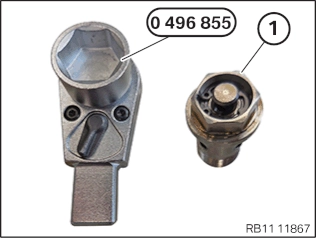

Для отсоединения центрального клапана (1) воспользуйтесь головкой трещотки (2) из комплекта специального приспособления 0 496 855 и специальным приспособлением 2 450 487 .


Вариант 2
Для отсоединения центрального клапана (1) использовать специальное приспособление 0 496 855 .


Указание:
При невозможности установки приспособления2 358 122 , необходимо заново отрегулировать фазы газораспределения.

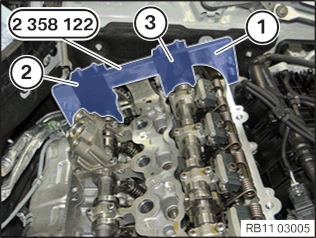

Установить шаблон (1) специального приспособления 2 358 122 .

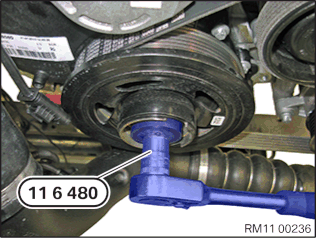

При необходимости немного повернуть коленчатый вал с помощью специального приспособления 11 6 480 .

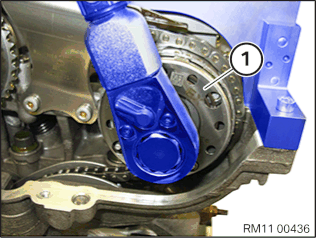

Установить приспособление для удерживания от проворачивания (3) и снять центральный клапан VANOS с распределительного вала впускных клапанов с помощью специального приспособления 0 496 855 .
При необходимости немного провернуть коленчатый вал с помощью специального приспособления 11 6 480 .

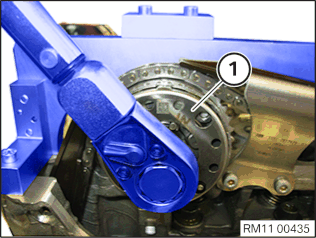

Установить приспособление для удерживания от проворачивания (2) и снять центральный клапан VANOS с распределительного вала выпускных клапанов с помощью специального приспособления 0 496 855 .


Оба распределительных вала установить на место.

Указание:

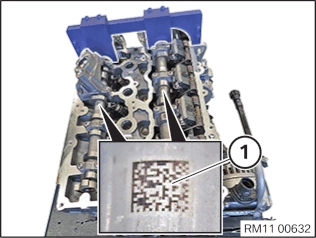

Отметки (1) на впускном и выпускном распределительных валах могут быть считаны сверху.


Указание:

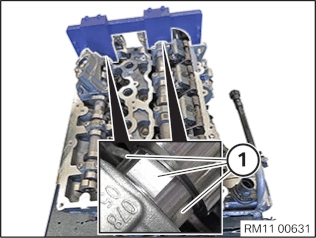

Срезы вершины (1) на впуском и выпускном кулачковом валу показывают вверх.

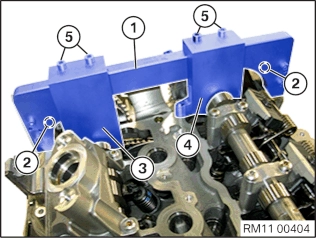

Закрепить опорный кронштейн (1) с помощью болтов (2) на головке цилиндра.
Расположить шаблон (3) с канавкой на двугранном углу выпускного кулачкового вала.
Закрепить калибр (3) с помощью болтов (5) на опорном кронштейне.
Расположить шаблон (4) с канавкой на двугранном углу впускного кулачкового вала.
Закрепить калибр (4) с помощью болтов (5) на опорном кронштейне.


Установить новый натяжитель цепи.
Затянуть натяжитель цепи (1).

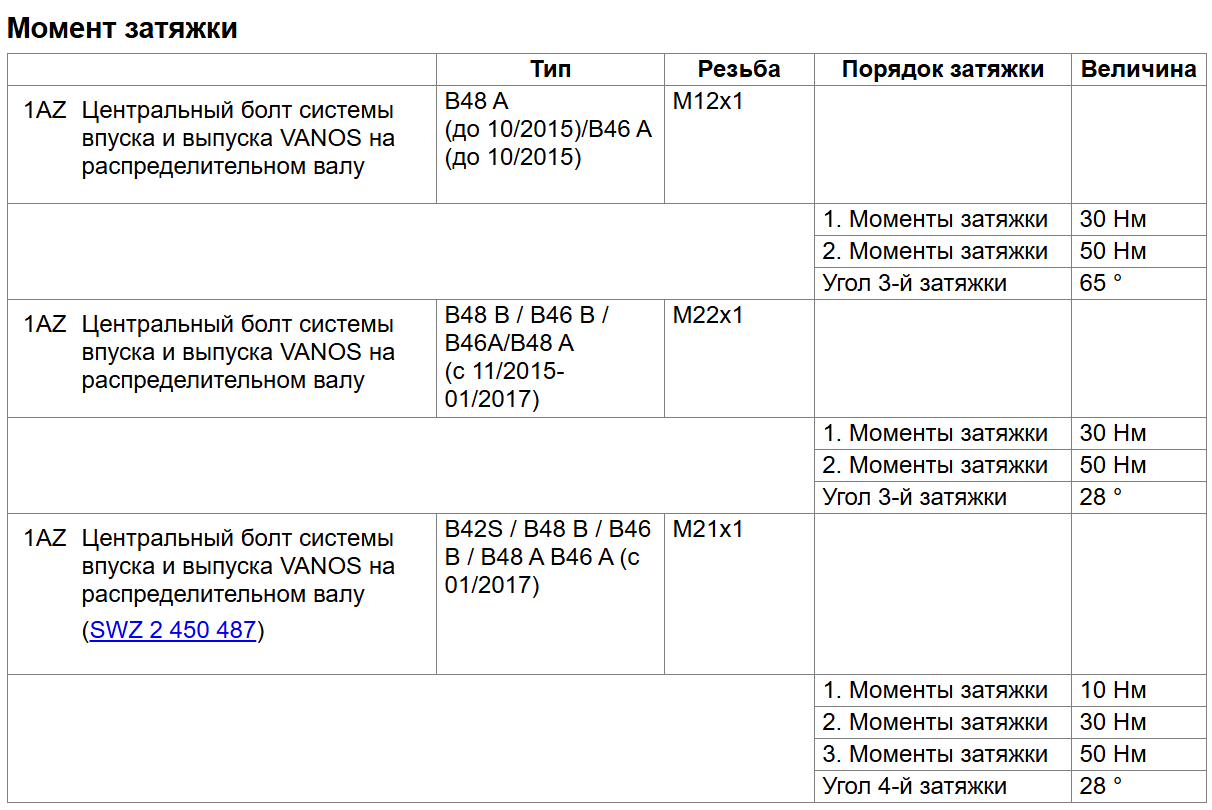

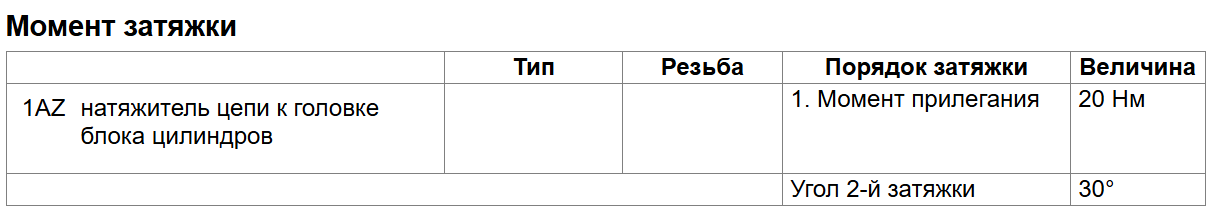

Момент затяжки 11 31 1AZ.


Затянуть центральный клапан VANOS исполнительного узла стороны впуска (1).
Момент затяжки 11 36 1AZ.


Затянуть центральный клапан VANOS исполнительного узла стороны выпуска (1).
Момент затяжки 11 36 1AZ.

Убрать специальные инструменты 2 288 380 и 2 358 122.


Провернуть двигатель с помощью специального приспособления 11 6 480 два раза в направлении вращения вала двигателя.

Внимание!
Не проворачивать двигатель в обратном направлении.




Необходимые дополнительные работы: Проверить фазы газораспределения. Установить катализатор.
