Перед началом регулировочных работ необходимо проверить фазы газораспределения. |
Снять трубопровод напорной смазочной линии.
Разъединить штекерное соединение электромагнитного клапана.
Собрать приспособление 11 3 450 с пустотелым винтом трубопровода напорной смазочной линии.
Подключить подачу сжатого воздуха (2 ... 8 бар).
Примечание:
Таким образом гарантируется, что зубчатый вал системы газораспределения VANOS будет находится в исходном положении и система газораспределения VANOS не будет проводить регулировку фаз газораспределения.
Вывернуть резьбовые пробки.
Ослабить болты крепления звездочки цепной передачи распределительного вала выпускных клапанов.
Удалить приспособление11 3 240 с распределительного вала.

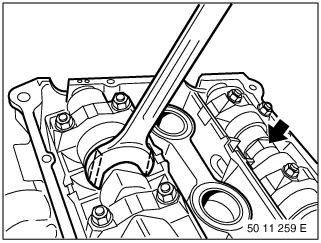

Отцентрировать распределительный вал с помощью гаечного ключа.
Предупреждение!
Не допускать повреждения головки блока цилиндров.
При необходимости доработать гаечный ключ.

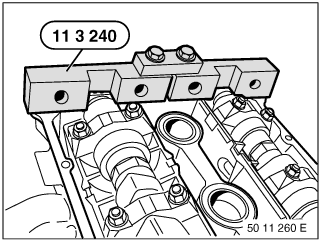

Установить приспособление 11 3 240 на распредвалы в области цилиндра 6.
Примечание:
Распредвал считается отрегулированным, если приспособление 11 3 240 прилегает к головке блока цилиндров без зазора.
В два приема затянуть болты крепления звездочки распределительного вала выпускных клапанов.

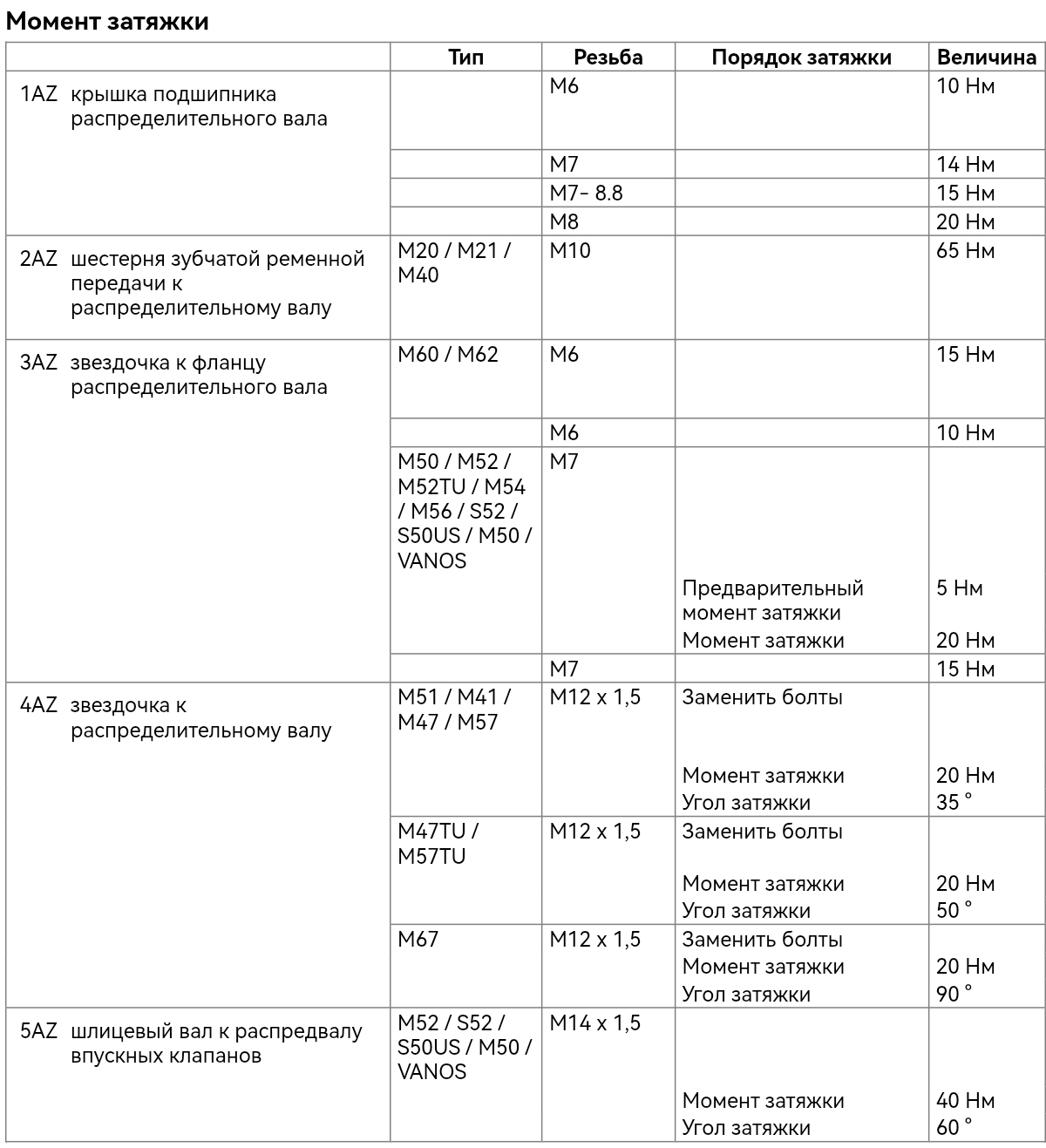

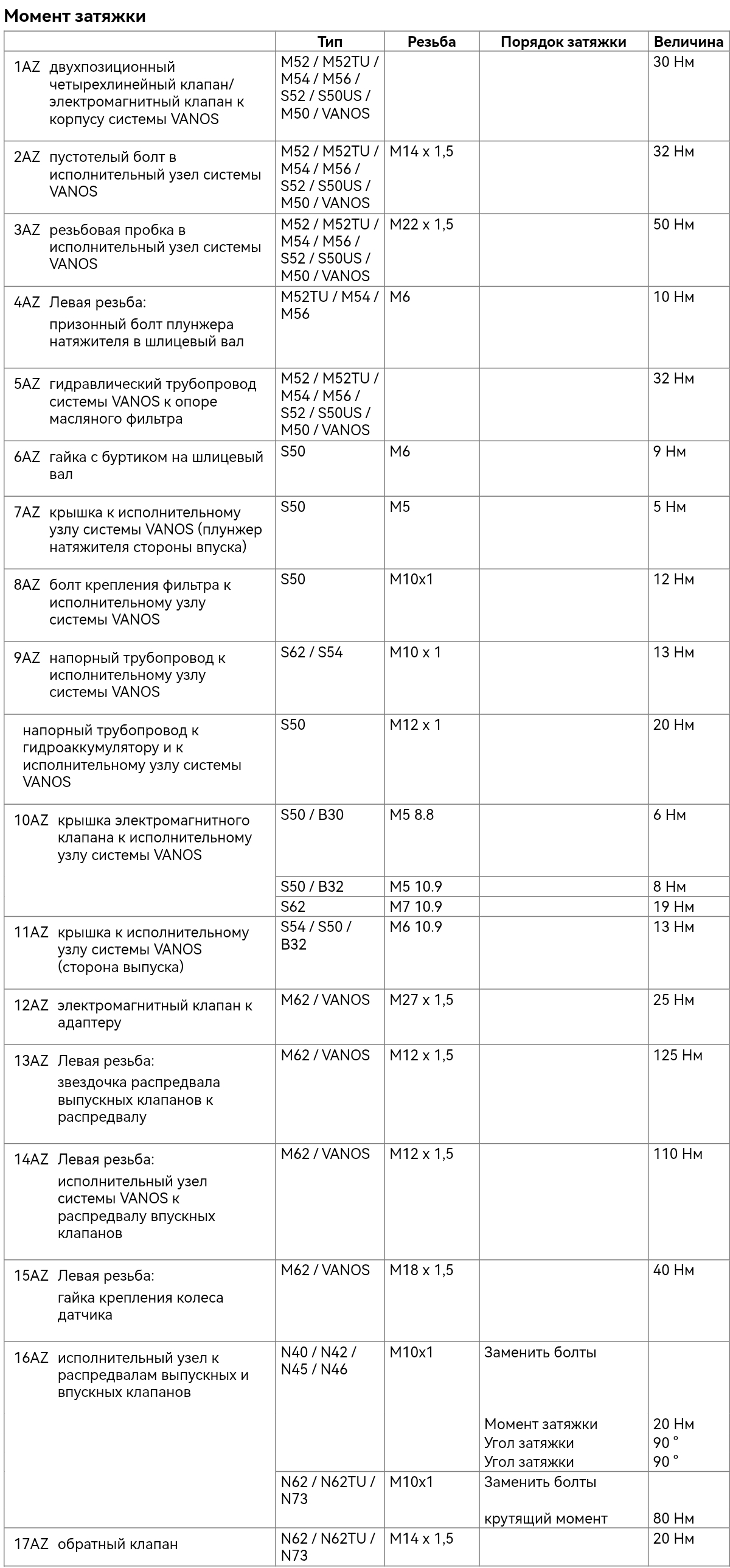

Момент затяжки 11 31 3AZ.
Снять приспособление 11 3 240.
Извлечь приспособление 11 2 300.
Дважды провернуть вал двигателя в направлении вращения, затем проверить регулировку распредвалов.

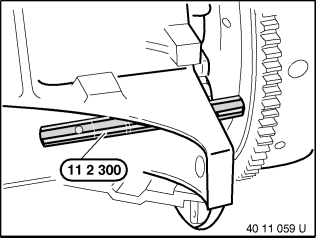

Заблокировать коленчатый вал в ВМТ конца такта сжатия 1-го цилиндра с помощью фиксатора 11 2 300.
Предупреждение!
Не допускать поворачивания двигателя в обратную сторону.
Перед пуском двигателя вынуть фиксатор 11 2 300.
Установить приспособление 11 3 240 на распредвалы.
Распредвал считается отрегулированным, если приспособление 11 3 240 прилегает к головке блока цилиндров без зазора.
Снять приспособление 11 3 240.
Проверить регулировочный путь ситемы газораспределения VANOS:

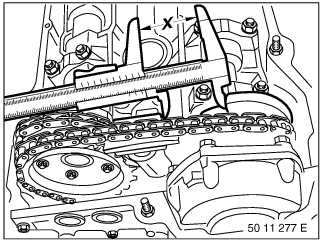

Измерить расстояние (х) между натяжителем вторичной цепи и кромкой колеса датчика положения распределительного вала.
Записать расстояние 1.

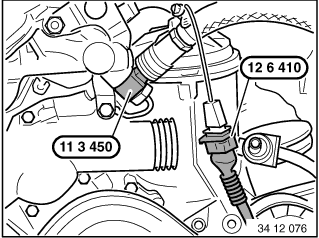

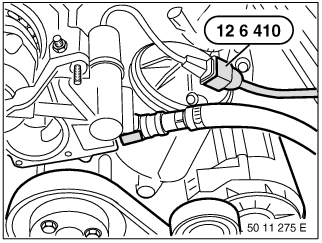

Подключить приспособление 12 6 410 к штекерному разъему электромагнитного клапана VANOS.
Подключить плюсовой вывод к выводу плюса аккумуляторной батареи в моторном отсеке.
Для регулировки распредвала замкнуть минусовый вывод на массу автомобиля.
|
Предупреждение! Нарушение полярности приспособления приводит к разрушению диода, установленного на электромагнитный клапан VANOS.Магнитный клапан сохраняет способность исправно функционировать, но возникающие пики напряжения могут вызвать повреждения в бортовой сети. |

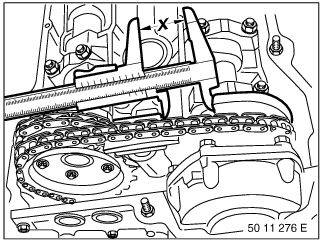

Измерить расстояние (х) между натяжителем вторичной цепи и кромкой колеса датчика положения распределительного вала.
Записать расстояние 2.
Определить регулировочный путь:
Расстояние 2- расстояние 1= регулировочный путь.
|
|
Предупреждение! Если регулировочный путь составляет менее 8,5 мм, систему газораспределения VANOS необходимо снять и отрегулировать заново. |
Прекратить подачу сжатого воздуха.
Снять приспособления 11 3 450 и 12 6 410.
Собрать трубопровод напорной смазочной линии с новыми кольцевыми уплотнениями.
Момент затяжки 11 36 2AZ.
Установить штекерное соединение электромагнитного клапана.

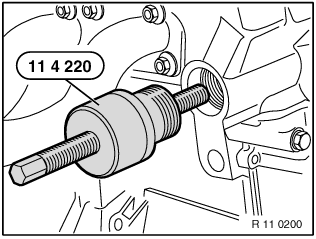

Ослабить и вынуть приспособление 11 4 220.
Установить цилиндр плунжера натяжного устройства цепи.
Установить резьбовые пробки с новыми уплотнительными кольцами.
Момент затяжки 11 36 3AZ.
Извлечь приспособление 11 2 300 (штифт-фиксатор).
|
Собрать двигатель. |
