Регулировка фаз газораспределения N12



	Необходимые приспособления: 00 9 120 00 9 250 11 9 340 11 9 450 11 9 540 11 9 590 32 2 100
	Внимание! Изменена последовательность действий при регулировке фаз газораспределения. Фазы газораспределения определяются не при положении поршня 1-го цилиндра в ВМТ конца такта сжатия. Все поршни находятся в положении 90°. Проверить фиксацию исполнительных узлов. Учитывать направление вращения вала двигателя (направление вращения всегда по часовой стрелке, глядя на цепь привода ГРМ). Вращение двигателя назад недопустимо, в противном случае искажается проверочное значение регулировки. Для отворачивания центрального болта удерживать распределительный вал от проворачивания за шестигранник сзади. Опасность повреждения!
	Необходимые подготовительные операции: Проверить фазы газораспределения.

Внимание!
Опасность ошибки с определением отверстия для фиксации.
Можно перепутать балансировочное отверстие и отверстие для фиксации, все поршни должны стоять в положении 90°.
При необходимости определить через отверстие для свечи зажигания.

Провернуть коленвал двигателя за центральный винт.

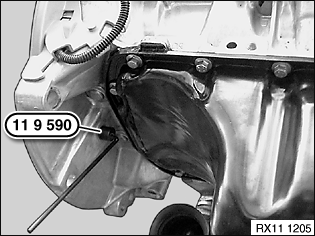

Вставить приспособление 11 9 590 в направлении, указанном стрелкой, и заблокировать коленчатый вал.


Внимание!
Опасность повреждения!
Для выворачивания центрального болта установить на распределительный вал приспособление 11 9 540 .
Если не удается установить регулировочные шаблоны, нужно для отворачивания центрального болта удерживать распредвал с помощью рожкового ключа.

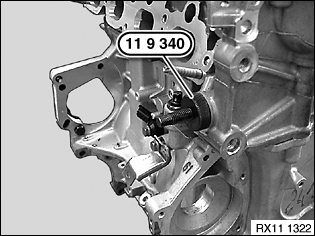

Отпустить приспособление 11 9 340 .

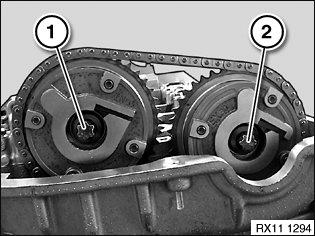

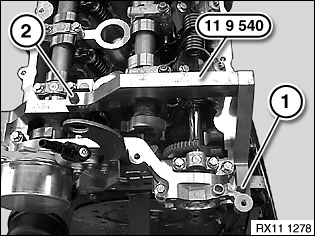

Для выворачивания центральных болтов (1 и 2) установить на распределительные валы приспособление 11 9 540.
Вывернуть центральные болты (1 и 2).

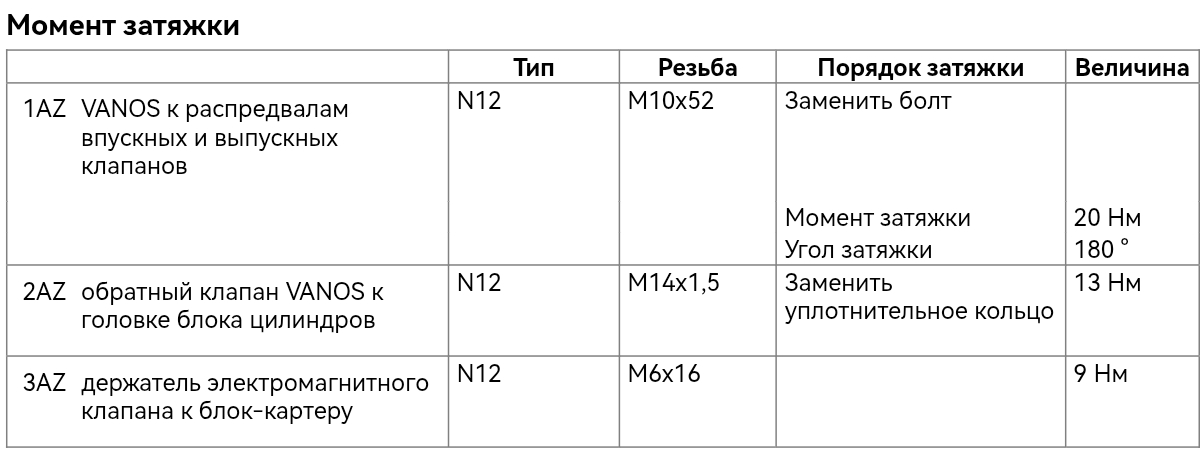

Момент затяжки: 11 36 1AZ.

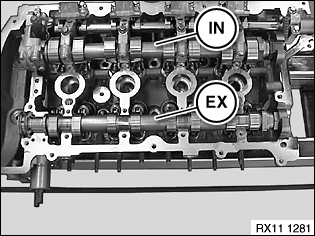

Обозначения распредвала впускных клапанов (IN) и распредвала выпускных клапанов (EX) показывают вверх.
Оба распредвала впускных и выпускных клапанов имеют три обработанные поверхности для установки приспособления 11 9 450 .
Четвертая поверхность не обработана и выполнена в виде полумесяца, она должна показывать вниз.

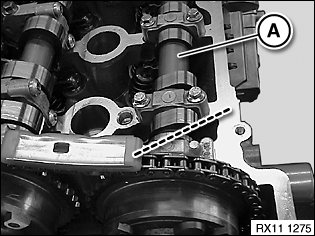

Положение распредвала выпускных клапанов, маркировка (EX) показывает под углом вверх вправо наружу.

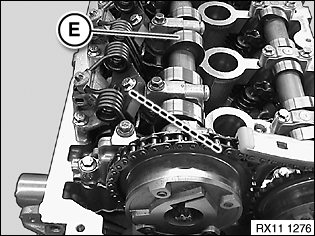

Положение распредвала впускных клапанов, маркировка (E) показывает под углом вверх влево наружу.

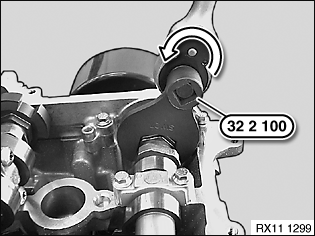

Провернуть распредвал выпускных клапанов с помощью приспособления 32 2 100 в направлении, указанном стрелкой.


Установить распределительный вал с помощью приспособления 32 2 100 с предварительным натягом.

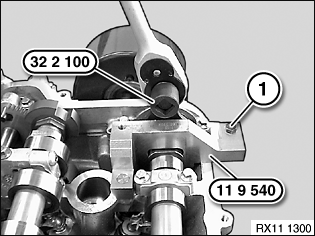

Надеть приспособление 11 9 540 , сторона выпуска, на лыски и закрепить винтом (1).


Надеть приспособление 11 9 540 , сторона впуска, на лыски и закрепить болтами (1 и 2).


Ввернуть приспособление 11 9 340 в головку блока цилиндров.
Натянуть приводную цепь с помощью приспособления 00 9 250 с усилием до 0,6 Нм.

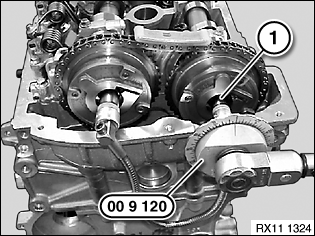

Затянуть центральный болт (1) с помощью приспособления 00 9 120 или электронного динамометрического ключа.
Момент затяжки: 11 36 1AZ.

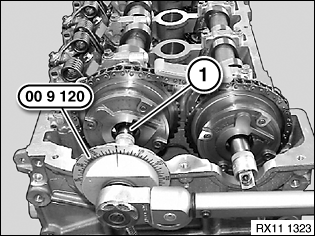

Затянуть центральный болт (1) с помощью приспособления 00 9 120 или электронного динамометрического ключа.
Момент затяжки: 11 36 1AZ.



Еще раз проверить фазы газораспределения. Собрать двигатель.
