Необходимые приспособления:
|
|
Внимание! Изменена последовательность действий при регулировке фаз газораспределения. Фазы газораспределения настраиваются не при положении поршня 1-го цилиндра в ВМТ конца такта сжатия. Все поршни находятся в положении 90°. Проверить фиксацию исполнительных узлов. Для отворачивания центрального болта удерживать распределительный вал от проворачивания за шестигранник сзади. Опасность повреждения!
|
|
Необходимые подготовительные операции:
|
Внимание!
Опасность ошибки с определением отверстия для фиксации.
Опасность перепутать отверстия для балансировки и фиксации, все поршни должны находится в положении 90°.
При необходимости определить через отверстие для свечи зажигания.

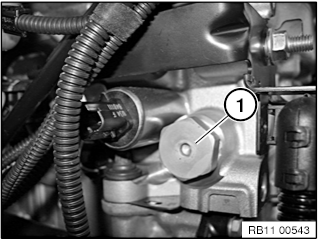

Провернуть коленвал двигателя за центральный винт.

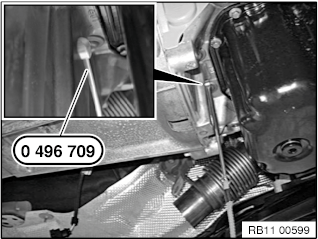

Вставить приспособление 0 496 709 в направлении, указанном стрелкой, и заблокировать коленчатый вал.
Для выворачивания центральных болтов (1 и 2) установить на распределительные валы приспособление 11 7 440.
Если установить регулировочные шаблоны не удается, следует для выворачивания центрального болта удерживать распредвал с помощью рожкового ключа.

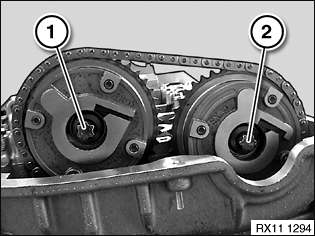

Вывернуть центральные болты (1 и 2).

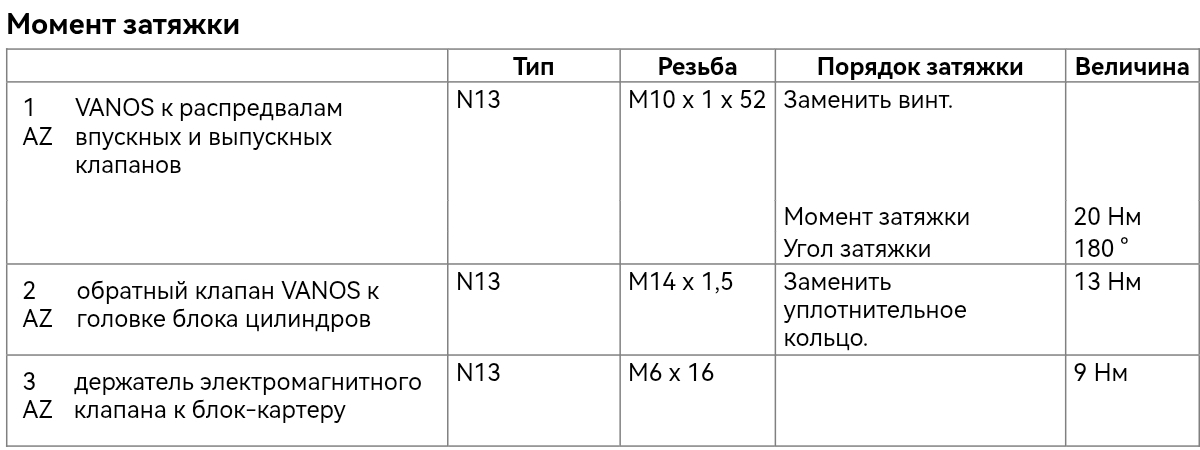

Момент затяжки: 11 36 1AZ.
Рисунок N18.

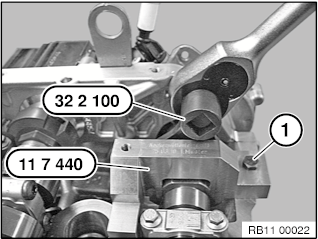

Установить специальное приспособление 11 7 440 на лыски распределительного вала выпускных клапанов и при необходимости повернуть с помощью специального приспособления 32 2 100.

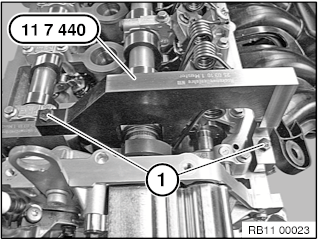

Закрепить специальное приспособление 11 7 440 на головке блока цилиндров болтом (1).
Установить специальное приспособление 11 7 440 на лыски распредвала впускных клапанов, при необходимости повернуть с помощью специального приспособления 32 2 100.
Закрепить приспособление 11 7 440 на головке блока цилиндров болтами (1).
Снять натяжитель цепи со специальным приспособлением 32 2 100 (иметь под рукой тряпку).

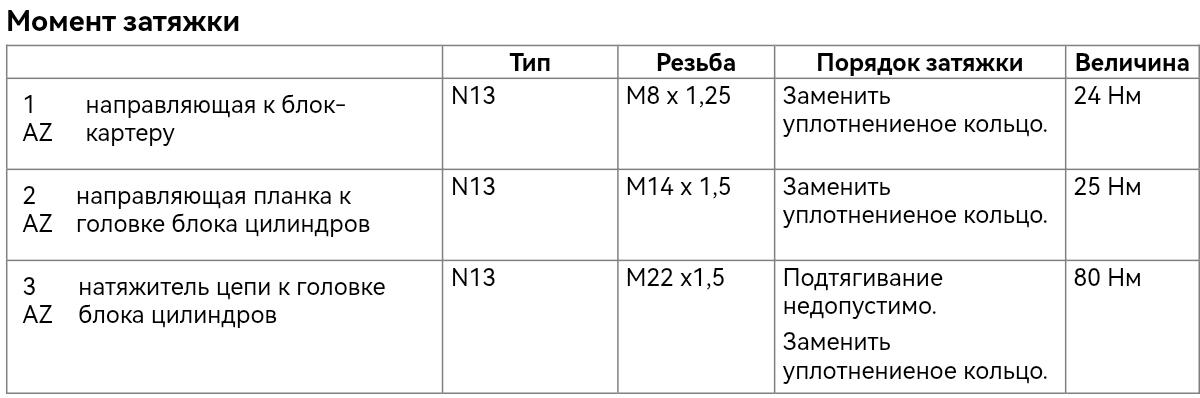

Момент затяжки: 11 31 3AZ.

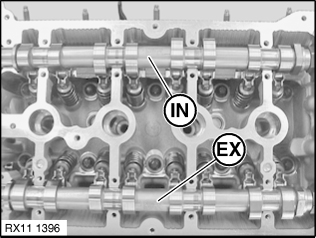

Обозначения распредвала впускных клапанов (IN) и распредвала выпускных клапанов (EX) показывают вверх.
Оба распредвала впускных и выпускных клапанов имеют три обработанные поверхности для установки приспособления 11 7 440 .
Четвертая поверхность не обработана и имеет округлую форму.

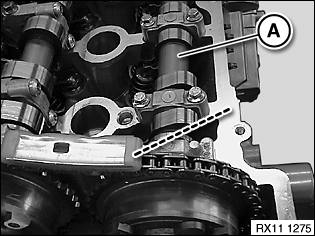

Кулачок распредвала выпускных клапанов (A) показывает под углом вверх вправо.

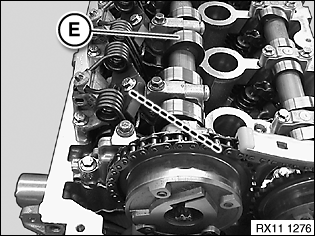

Кулачок распредвала впускных клапанов (E) показывает под углом вверх влево.

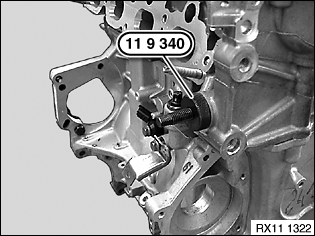

Ввернуть приспособление 11 9 340 в головку блока цилиндров.
Натянуть приводную цепь с помощью приспособления 00 9 460 с усилием до 0,6 Нм.

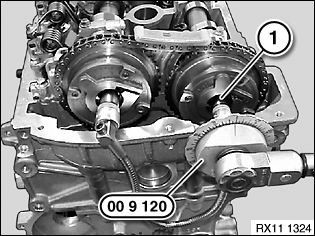

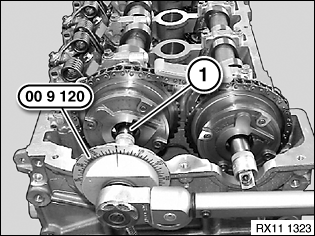

Затянуть центральный болт (1) с помощью приспособления 00 9 120 или электронного динамометрического ключа
Момент затяжки: 11 36 1AZ.
Затянуть центральный болт (1) с помощью приспособления 00 9 120 или электронного динамометрического ключа.
Момент затяжки: 11 36 1AZ.
|
|
Снять все специальные приспособления. Провернуть двигатель на два оборота. Еще раз проверить фазы газораспределения. Собрать двигатель. |
